Автор Тема: монтажные коробки - виды, назначение, изготовители  (Прочитано 17338 раз)
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« : 01 Января 2021, 18:13:10 »

монтажные коробки - виды, назначение, изготовители

Электромонтажная коробка — изделие, с применением которого производится соединение или монтаж кабелей, выполнение отводов, а также выполняется монтаж розеток. Изготавливается преимущественно из пластика.

Коробка электротехническая  — электротехническое устройство, которое применяется для размещения кабелей, их соединений, отводов, разводок и т. п. внутри помещений и снаружи при проведении электрической сети. В настоящее время они производятся из разных материалов, разных типов и видов, и разных цветов.
Существует два основных вида таких коробок — распределительные (КР) и установочные (КУ).

Коробка распределительная (КР), соединительная, ответвительная — монтажная коробка для организации точки разветвления, соединения проводов.

Коробка установочная (КУ) — монтажная коробка для установки механизмов розеток, выключателей или иных электроустановочных изделий в стену.

источник - здесь

жаргонными названиями - распаечная, распаячная, подрозетник, кобеля  и пр. мы пользоваться не будем.
« Последнее редактирование: 25 Февраля 2022, 15:58:41 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #1 : 01 Января 2021, 18:15:50 »

Виды распределительных коробок
В зависимости от способа монтажа коробки могут быть для открытой установки и скрытой.
Коробки для открытой установки — применяются для установки на стенах, оборудовании и т. п.
Коробки распределительные для скрытой установки — используются при монтаже в полости стены.

Общепринятого названия для распределительных коробок нет — их одинаково называют распределительными и ответвительными.

В качестве ответвительных коробок для открытой установки широкое применение нашли коробки из металла и пластиковые из ПВХ-пластикатов. Степень защиты таких коробок в основном IP54-56. В случае использования таких коробок в промышленности с агрессивными средами или же в морских регионах зачастую используются ответвительные коробки со степенью защиты IP65. Такое использование коробок обусловлено в первую очередь повышенным содержанием соли в воздушной среде, а также необходимостью дополнительной защиты кабельного соединения. В случае необходимости придания прочности изделиям их изготавливают из поликарбоната — материала, обладающего повышенными прочностными характеристиками. Такие коробки используют в случае возможных механических повреждений (удары, давление, вибрация). Герметичность кабельного соединения внутри корпуса коробки достигается за счет дополнительного уплотнительного кольца под крышкой коробки, а также с помощью герметизирующих кабельных вводов для кабеля или трубы. Крышка таких коробок соединяется с корпусом с помощью винтовых креплений.

источник - здесь
« Последнее редактирование: 19 Января 2021, 16:42:12 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #2 : 01 Января 2021, 18:16:51 »

Виды установочных коробок
Бывают как одноместные так и многоместные (2, 3, 4) коробки. Характеризуются степенью защиты IP. Для наращивания глубины коробки используется дополнительный «корпус коробки» без дна. Наиболее распространенный материал для производства коробок — пластик (различные модификации полипропилена, ПВХ-пластификатов).

При организации ответвительной (распределительной или расключительной точки) установочные коробки используют в качестве распределительной коробки скрытой проводки, закрывая установочное отверстие специальными крышками.

В зависимости от материала стен или потолков установочные коробки имеют различную конструкцию:
 - для полых стен (например, гипсокартон, керамзит) — в установочных коробках предусмотрена система фиксации к стене монтажными лапками;
 - для стен из мелкоштучных материалов (например, пеноблок, кирпич) — конструкция установочной коробки упрощена с целью его установки непосредственно в подготовленные заранее ниши при штроблении стен;
 - для бетонных стен — максимально простая конструкция обусловлена креплением коробки в стене (быстротвердеющие растворы, специальные клеевые массы).
В России более подробное описание использования установочных коробок для монтажа в стены дано в Правилах устройства электроустановок (ПУЭ) (п. 1.7.144).

Установочная коробка выполнена в виде цилиндрического пластикового корпуса с саморезами для фиксации электроустановочных изделий. На внутренней поверхности коробки намечены возможные места ввода кабеля или провода (как правило для простоты монтажного процесса наносится преперфорация на дно и боковые стенки). В пазах боковых стенок с внешней стороны размещены упоры (лапки), соединенные с корпусом металлическими винтами. При затягивании винтов упоры сближаются, притягиваясь к стене. Упоры могут быть изготовлены из металла или пластика. Универсальность конструкции коробки позволяет устанавливать её в бетонные, кирпичные и гипсолитовые стены.

источник - здесь
« Последнее редактирование: 21 Марта 2022, 08:18:54 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #3 : 01 Января 2021, 18:21:20 »

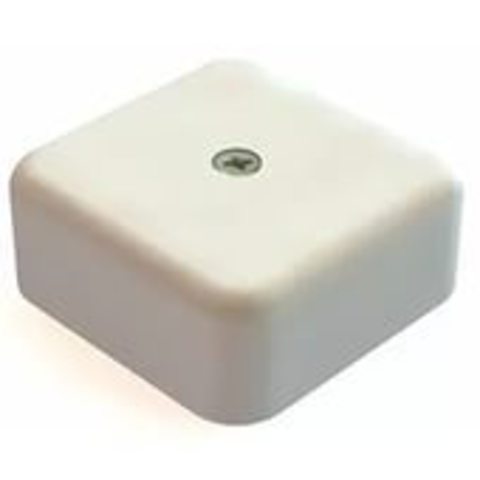

коробки разветвительные, соединительные от «СОЮЗ», Москва

«СОЮЗ» - завод полимерных изделий, выпускающий строительные материалы и оборудование из специальных пластмасс и полимеров.


Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #4 : 01 Января 2021, 18:22:29 »

Монтажные коробки от ИЭК предназначены для разветвления проводов и кабелей, также для скрытия и дополнительной защиты мест коммутации. Коробки для открытого монтажа используются как часть системы электрической канализации, состоящей из кабельных каналов. Для удобства коммутации некоторые коробки поставляются в комплекте с клеммной колодкой.

подробнее - здесь

Ответвительные для открытой прокладки кабель-каналов


Ответвительные для скрытой проводки твердых стен


Ответвительные для скрытой проводки полых стен


Ответвительные для открытой проводки IP44


Ответвительные для открытой проводки IP55


Ответвительные огнестойкие для открытой проводки IP55




PS - фото коробок точно такие же как у TDM Electric - см. ниже
« Последнее редактирование: 08 Февраля 2023, 15:19:49 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #5 : 01 Января 2021, 18:23:43 »

коробки монтажные от TDM Electric

подробнее - здесь

ответвительные для кабель-каналов


ответвительные IP44, IP55


ответвительные приборные


ответвительные для полых стен


ответвительные для твердых стен


ответвительные для монолитного бетона


уравнивания потенциалов - КУП


установочные для выключателей и розеток - для полых стен


установочные для выключателей и розеток - для твердых стен


Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #6 : 01 Января 2021, 18:24:39 »

коробки для электромонтажа от ИЭК предназначены для установки в них электроустановочных изделий - розеток и выключателей скрытой установки.

подробнее  - здесь

ответвительные для кабель-каналов


ответвительные IP44, IP55


ответвительные для полых стен


ответвительные для твердых стен


установочные для выключателей и розеток - для полых стен


установочные для выключателей и розеток - для твердых стен


« Последнее редактирование: 08 Февраля 2023, 15:16:47 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #7 : 02 Января 2021, 20:12:09 »

монтажные коробки от ЭРА

ЭРА - освещение и электротовары для дома, офиса и промышленных объектов. История компании началась более 15 лет назад. Сегодня это бренд, занявший прочное положение на рынке. Ежегодно ассортимент пополняется новыми технологическими решениями, а проверенная и полюбившаяся продукция постоянно модернизируется в соответствии с современными технологиями.

установочные - здесь

для стен из гипсокартона


для сплошных стен


для открытых кабель-каналов
« Последнее редактирование: 02 Января 2021, 20:51:17 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #8 : 02 Января 2021, 20:25:49 »

монтажные коробки от GUSI

GUSI ELECTRIC зарегистрирована на российском рынке в 1999 году.
GUSI ELECTRIC производит и поставляет электротехническую продукцию для целей жилищно-коммунального хозяйства, торгово-производственных нужд, строительно-монтажных работ и т.п.
Ассортимент электротехнических изделий GUSI ELECTRIC насчитывает свыше 500 товарных позиций серий CITY, EXTRA и STANDART.

ответвительные, распределительные



подробнее - здесь

установочные для сплошных стен



для гипсокартона



подробнее - здесь
« Последнее редактирование: 01 Мая 2022, 20:11:42 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #9 : 02 Января 2021, 20:54:54 »

монтажные коробки от «Рувинил»

подробнее - здесь

« Последнее редактирование: 09 Января 2021, 21:55:47 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #10 : 08 Января 2021, 20:03:50 »

монтажные коробки от ЭКФ (EKF) для твердых стен

подробнее - здесь

установочные


ответвительные, разветвительные
« Последнее редактирование: 08 Февраля 2023, 15:18:34 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #11 : 08 Января 2021, 20:15:33 »

монтажные коробки для полых стен от ЭКФ (EKF)

подробнее - здесь

установочные


ответвительные, разветвительные


« Последнее редактирование: 09 Января 2021, 10:14:00 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #12 : 08 Января 2021, 20:19:11 »

монтажные коробки от ЭКФ (EKF) для открытой прокладки

подробнее -здесь

ответвительные, разветвительные
« Последнее редактирование: 08 Февраля 2023, 15:19:03 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #13 : 09 Января 2021, 20:32:56 »

монтажные коробки от ЭКФ (EKF)

разветвительные коробки под дерево наружные - здесь



Огнестойкие коробки и принадлежности - здесь
« Последнее редактирование: 09 Января 2021, 20:40:56 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #14 : 09 Января 2021, 21:47:10 »

монтажные коробки от «ПромРукав»

подробнее - здесь

Установочные коробки для кирпичных и бетонных стен:



Установочные коробки для гипсокартонных (ГСК) и полых стен:
« Последнее редактирование: 09 Января 2021, 21:56:12 от samsony1 » Записан
