Автор Тема: щиты модульные вводно-учётные, распределительные 0.4кВ - изготовители  (Прочитано 19710 раз)
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« : 26 Августа 2020, 16:50:21 »

Правильный выбор климатического исполнения и степени пылевлагозащиты металлического корпуса влияет на безаварийную работу установленного в нём электротехнического оборудования и гарантирует защиту окружающих от поражения электрическим током. Чтобы сохранять функциональность на протяжении всего срока службы, шкаф должен обладать необходимыми конструктивными особенностями и соответствовать условиям эксплуатации.

Проверка холодом и влажностью: УХЛ3 IP31

Большую часть распределительных щитов монтируют внутри зданий, поэтому одни из самых востребованных оболочек сочетают климатическое исполнение УХЛ31 и степень пылевлагозащиты IP31.

Макроклиматический район с умеренным и холодным климатом (УХЛ) согласно ГОСТ 15150-692 охватывает значительную часть страны и характеризуется широким температурным диапазоном, от -60 до +40 °С. Исключение составляют побережья Охотского и Баренцева морей (не включая Камчатский полуостров) и антарктические территории.

«Изделия данного типа можно эксплуатировать в закрытых помещениях (без отопления) с естественной вентиляцией в большинстве городов России: от Мурманска до Краснодара, от Калининграда до Владивостока. Но необходимо учитывать, что колебания температур и влажности должны быть существенно меньше, чем на открытом воздухе. В противном случае потребуется уличное исполнение, в маркировке обозначаемое цифрой один, например У1»

Степень защиты IP31, обеспечиваемая оболочкой, означает, что внутрь не могут проникнуть частицы диаметром больше 2,5 мм, а также вертикально падающие капли воды. Для подтверждения заявленного качества пылевлагозащиты согласно ГОСТ 14254-963 проводятся сертификационные испытания с использованием стального стержня диаметром 2,5 мм и ёмкости, создающей равномерное падение капель сверху на корпус щита. Чтобы в указанных условиях тестирования вода не проникала внутрь, отверстия для ввода кабеля чаще всего выполняются снизу.

Испытания оболочек на соответствие климатическому исполнению производится по стандарту ГОСТ 16962.1-894. Шкафы с маркировкой УХЛ3, эксплуатация которых предусмотрена в закрытых помещениях, должны отвечать требованиям к воздействию влажности, холода, жары и перепадов температуры. На практике это означает, что оболочка сохранит свои характеристики после влияния и верхнего (+40 °С), и нижнего (-60 °С) значения температуры. Рекомендуемая относительная влажность составляет 75 % при +15 °С, допускается 100 % при +25 °С.

источник -
« Последнее редактирование: 25 Августа 2021, 10:24:37 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #1 : 28 Августа 2020, 14:19:13 »

Щит, открытый всем ветрам: У1 IP54
Наиболее распространённое сочетание климатического исполнения и пылевлагозащиты металлокорпусов для установки на открытом воздухе — щиты с маркировкой У1 IP54. Эксплуатация данного типа оболочек допускается без навеса или какой-либо дополнительной защиты от воздействия окружающей среды в диапазоне температур от −45 до +40 °С.

Щиты с маркировкой У1 IP54

При проверке на влагопроницаемость (IPХ4) используется разбрызгиватель или качающаяся труба, способная отклоняться на 360°, а проникновение пыли (IP5X) определяется в камере с тальком с размером частиц до 75 мкм, находящихся во взвешенном состоянии. «При сплошном обрызгивании вода, падающая на оболочку с любого направления, не воздействует на установленные внутри аппараты. В свою очередь, пыль может попадать внутрь корпуса, но не оказывает влияния на работоспособность оборудования: не создаёт токопроводящие следы, мостики для пробоя», — комментирует Александр Титов («Энергоцентр»).

Климатические тесты, которым подвергается щит, кроме воздействия крайних температур и высокой (до 98 %) влажности, дополняются испытанием на влияние инея с оттаиванием.

На практике степень защиты IP54 и долговечная работа под дождём и в снегопад

« Последнее редактирование: 25 Августа 2021, 10:25:54 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #2 : 30 Августа 2020, 18:34:09 »

Солёная участь щита: M1 IP65
Оболочки в климатическом исполнении М1 с повышенной до IP65 степенью пылевлагозащиты применяются для установки на морских причалах и в портах.

Чтобы проверить устойчивость к коррозии, данные корпуса дополнительно к стандартным испытаниям тестируются в камере соляного тумана. Струи воды для контроля водонепроницаемости (IPХ5) направляются под разными углами из гидронасоса с расходом 12,5 литра в минуту. Оболочки с индексом IP6Х пыленепроницаемы — после пребывания в камере с взвесью талька его частицы не должны обнаружить внутри изделия.

«Заказчики не всегда понимают различия между электрощитовым оборудованием обычного исполнения и адаптированным к монтажу на первой береговой линии. В установленных изделиях можно встретить ряд ошибочных технических решений, например ошиновку из меди без защитного покрытия или отсутствие специальной смазки в разборных контактных соединениях. Под воздействием влаги и содержащихся в морском воздухе солей на поверхности металла образуется слой окисла, из-за которого переходное сопротивление таких контактов значительно возрастает.

« Последнее редактирование: 25 Августа 2021, 10:26:58 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #3 : 31 Августа 2020, 13:08:41 »

Испытание ливнями и плесенью: Т1 IP54
Тропическое исполнение корпусов Т1 подходит для районов как с сухим, так и с влажным тропическим климатом. Средний ежегодный абсолютный максимум температуры воздуха, который должна выдерживать оболочка, выше +40 °С, одновременно с высокой среднегодовой относительной влажностью. В России подобное сочетание факторов встречается на побережье Чёрного моря.

Для проверки возможности эксплуатации в регионе с тропическим климатом дополнительно к воздействию температур в диапазоне от -10 до +50 °С проводится испытание на влияние плесневых грибов. Оно заключается в заражении оболочки суспензией заранее выращенных спор, выдерживании образца в камере в течение 28 суток и последующей оценке уровня развития грибов. Как и для остальных типов изделий, предназначенных для эксплуатации на открытом воздухе, обязательным является испытание на воздействие осадков. Отличие для тропического климатического исполнения состоит в повышенной интенсивности дождя — 5 мм/мин против 3 мм/мин для У1.

« Последнее редактирование: 25 Августа 2021, 10:27:21 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #4 : 31 Августа 2020, 17:59:56 »

электрощиты от ЭКФ

Компания EKF – один из ведущих российских производителей электрооборудования, с помощью которого можно реализовать проекты любой сложности в сферах гражданского строительства и промышленности, – предлагает широкий ряд пластиковых и металлических оболочек, из которых можно собрать распределительный щит, щит этажный, щит силовой распределительный, а также учетно-распределительный щит.

подробнее - здесь

Щиты распределительные навесные и встраиваемые

каталог - здесь


Щиты учетно-распределительные навесные и встраиваемые





Щиты и устройства этажные

« Последнее редактирование: 13 Ноября 2020, 15:04:28 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #5 : 04 Сентября 2020, 14:50:34 »

пластмассовые распределительные электрощитки от Makel, Турция

каталог - здесь



« Последнее редактирование: 31 Октября 2020, 09:19:45 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #6 : 08 Сентября 2020, 18:12:18 »

РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ от Legrand

Готовые к использованию распределительные щитки скрытого монтажа отличаются лаконичностью дизайна, высоким качеством изготовления, простотой монтажа и удобством в эксплуатации.

В ассортименте представлены
 - накладные и встраиваемые щиты Nedbox IP 40
 - встраиваемые щиты Practibox IP 40
 - накладные мини-щиты Mini S IP 30
 - щиты пыле- и влагозащищенные Plexo3 IP 65

подробнее - здесь

Mini S


Щит встраиваемый Nedbox
каталог - здесь



Practibox скрытого монтажа - IP 40
каталог - здесь



Practibox³ встраиваемый прозрачная дверь
каталог - здесь



Plexo³ - IP 65
каталог - здесь


« Последнее редактирование: 23 Февраля 2022, 17:24:13 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #7 : 10 Сентября 2020, 20:48:49 »

модульные щиты от «Узола», г.Нижний Новгород

«Узола» более 22 лет является одним из крупнейших производителей электротехнической и противопожарной продукции в Российской Федерации.

подробнее - здесь
каталог - здесь

щиты ОЩВ


Корпуса щитов учета и распределения IP54


Корпуса щитов учета и распределения IP30


Корпуса щитов распределения
« Последнее редактирование: 14 Февраля 2021, 14:04:21 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #8 : 11 Сентября 2020, 16:22:06 »

модульные щитки от DKC

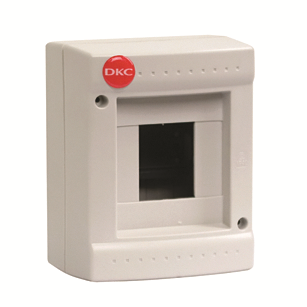

"RAM base" - модульные щитки
Пластиковые модульные щитки, которые предназначены для размещения модульных устройств ведущих европейских производителей.

подробнее - здесь
каталог - здесь





накладные



встаиваемые
« Последнее редактирование: 13 Февраля 2021, 14:48:18 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #9 : 12 Сентября 2020, 19:53:44 »

модульные щиты от «АСД-электрик», Екатеринбург

Электротехнический Завод «АСД-электрик» – отечественный производитель металлических корпусов и кабеленесущих систем. Завод предлагает готовые комплексные решения в сфере строительства и реконструкции проектов металлургической промышленности, энергетики, инфраструктуры, жилых объектов под торговой маркой «ASD-electric».

продукция -

изготовитель прекратил выпуск щитовой продукции
« Последнее редактирование: 05 Ноября 2022, 14:46:30 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #10 : 12 Сентября 2020, 20:18:12 »

щиты модульные от Schneider Electric

Щиты Easy9 Box - Пластиковые щитки до 36 модулей


подробнее - здесь
каталог - здесь
« Последнее редактирование: 31 Октября 2020, 09:20:54 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #11 : 12 Сентября 2020, 20:23:03 »

боксы модульные от Schneider Electric

Micro Pragma до 8 модулей
подробнее - здесь
каталог - здесь


« Последнее редактирование: 31 Октября 2020, 09:21:13 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #12 : 13 Сентября 2020, 20:18:29 »

Щитки (ящики) осветительные от ЧЭАЗ, г.Чебоксары

Щитки (ящики) осветительные групповые предназначены для распределения электрической энергии, защиты от перегрузок и токов короткого замыкания осветительных сетей переменного тока напряжением ~380/220В, с глухозаземленной нейтралью, частоты 50 или 60 Гц и постоянного тока напряжением 220В и для нечастых включений и отключений электрических цепей.
Степень защиты IР54.
Климатическое исполнение УХЛ3.
Габаритные размеры: (высота x ширина x глубина) мм 500 x 300 x 200
Установочные размеры:
 - по вертикали-375мм
 - по горизонтали -350мм

Для ввода кабеля сверху и снизу ящиков предусмотрены специальные отверстия, закрытые крышками с уплотнительной резиной.
Ящики изготавливаются в металлическом корпусе.
В ящиках предусмотрены шины «РЕ» и «N».
Исполнение: навесное.
Всем щиткам серии ЯОУ-8500, ЯОУ-8700, изготавливаемым АО «ЧЭАЗ» присвоен отличительный индекс «В» (ЯОУ-8501В... вместо ЯОУ-8501).

подробнее - здесь
« Последнее редактирование: 01 Февраля 2021, 13:28:58 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #13 : 14 Сентября 2020, 11:17:01 »

щитки от Metel

УЭРМ

Устройства этажные распределительные модульного типа серии “УЭРМ” предназначены для приема, распределения и учета электроэнергии, защиты аппаратов устройств, отходящих линий от перегрузок и токов короткого замыкания в сетях с глухо-заземлённой нейтралью трехфазного и однофазного переменного тока напряжением 380/220В, частотой 50 Гц, а также для размещения устройств телефонных, радиотрансляционных, телевизионных сетей, интернет сетей и оборудования автоматической системы контроля учёта электроэнергии (АСКУЭ).

Также УЭРМ применяется для защиты от поражения электрическим током при случайном прикосновении к токоведущим или нетоковедущим частям электрооборудования, оказавшимся под напряжением вследствие повреждения изоляции токоведущих частей, защиты от сверхтоков на вводе в квартиру.

УЭРМ предназначен для предотвращения возникновения пожаров от электрического тока, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов нагрузки потребителей, путем непрерывного контроля тока утечки.

подробнее - здесь
Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7367

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #14 : 14 Сентября 2020, 11:31:39 »

щитки освещения от «ПК Щитком»

Электротехническая компания «ПК Щитком», успешно развивающаяся компания, специализирующаяся в области производства и комплексных поставок электротехнической продукции. Мы отслеживаем последние достижения электротехнического производства, постоянно отмечаем тенденции рынка и формируем для наших клиентов лучшие предложения, с точки зрения цены, качества, сроков изготовления и поставки.

подробнее - здесь
« Последнее редактирование: 14 Сентября 2020, 11:34:16 от samsony1 » Записан

г
