Автор Тема: прогрузка автоматических выключателей - методика, приборы, изготовители  (Прочитано 9650 раз)
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« : 23 Сентября 2020, 17:55:06 »

прогрузка автоматических выключателей

Заключительный этап электромонтажа требует, согласно нормативным техническим документам, проведения определенных испытаний и измерений, среди которых - испытание работоспособности коммутационных аппаратов защиты. Показания последних должны соответствовать номинальным данным.
Главное предназначение аппаратов защиты - не допустить возникновение в электрических цепях коротких замыканий. В связи с этим необходимо проводить электромонтаж строго по проекту.

Так что же представляют собой номинальные данные аппаратов защиты?
Основными характеристиками (данными) для автоматических выключателей являются следующие:
 1. Номинальный ток, то есть допустимая величина тока при условии работы сети в нормальном режиме.
 2. Ток срабатывания защиты. Это характеристика величины тока при коротком замыкании или перегрузке в электрической линии.
 3. Время срабатывания защиты. В этом случае речь идѐт об уставке по времени при перегрузке или коротком замыкании.

Прогрузка автоматических выключателей подразумевает под собой измерение ключевых характеристик автоматических выключателей.
Обязанность по проведению измерений основных данных автоматических выключателей ложится на плечи персонала электролаборатории.
Устройство для прогрузки автоматов различных типов позволяет применять их для проверки вольтамперных характеристик автоматических выключателей.
Так, в соответствии с руководством ПУЭ п. 3.1.8 защита электрических сетей от коротких замыканий (КЗ) обеспечивает требования селективности и минимальное время отключения. В требованиях ПУЭ п. 1.7.79 и п. 7.3.139 представлены значения отношений минимального расчетного тока КЗ к I номинальному току плавкой вставки или расцепителя, которые обеспечивают надежное отключение поврежденной электрической сети
В системе TN максимальное время автоматического защитного отключения не должно быть больше 2 и 4 десятых секунд соответственно для 380 и 220В (ПЭУ п. 1.7.79 табл. 1.7.1).

описание методики - здесь
« Последнее редактирование: 18 Ноября 2020, 09:30:42 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #1 : 15 Ноября 2020, 13:26:58 »

УПА-14М Устройство прогрузки автоматических выключателей

руководство по эксплуатации - УПА-14М

Цитата: Руководство по эксплуации
1.1 Настоящее руководство предназначено для изучения правил эксплуатации устройства прогрузки автоматических выключателей УПА14М, а также для ознакомления с техническими характеристиками и принципом работы УПА-14М.
1.2 К эксплуатации и обслуживанию устройства прогрузки автоматических выключателей (далее УПА-14М) допускается персонал, изучивший данное руководство по эксплуатации и имеющий группу допуска работы с электроустановками не ниже третьей.
1.3 Внутри устройства УПА-14М имеются неизолированные монтажные соединения представляющие опасность поражения электрическим током. Поэтому категорически запрещается подавать напряжение на прибор со снятыми панелями. При работе устройства с токами выше 500А выходные жесткие и гибкие медные шины могут нагреваться до температур, превышающих 60°С, что требует от персонала мер предосторожности.

« Последнее редактирование: 07 Февраля 2021, 20:26:55 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #2 : 15 Ноября 2020, 15:54:20 »

УПА-16 Устройство прогрузки автоматических выключателей от «ЭталонПрибор»
изготовитель - ХарьковЭнергоПрибор (Украина)

Цитировать

УПА-16 предназначено для проверки работоспособности и снятия амперсекундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей.
УПА-16 является мобильным оборудованием.



« Последнее редактирование: 28 Июня 2022, 20:18:10 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #3 : 07 Февраля 2021, 20:18:19 »

РЕТОМ-30КА – Комплекс измерительный для прогрузки первичным током до 30 кА от «Элприз»

Комплекс РЕТОМ-30КА предназначен для проверки автоматических выключателей переменного тока с электромагнитными, тепловыми и электронными расцепителями, а также токовых трансформаторов первичным током синусоидальным током до 30 кА. Характеристики: вых. регулируемый однофазный синус. ток 100...30 000 А; вых. мощность 42 кВА; вых. программно-управляемое напряжение необходимое для питания схемы расцепителя при проверке селективных автоматических выключателей с электронными блоками; измерение внешних токов 200 мА...20 А, напряжений 250 мВ...500 В; фазового угла между выдаваемым и внешним токами и напряжениями; измерение времени срабатывания авт. выключателя 1 мс...10 000 с.

подробнее - здесь

« Последнее редактирование: 28 Июня 2022, 20:15:59 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #4 : 07 Февраля 2021, 20:23:43 »

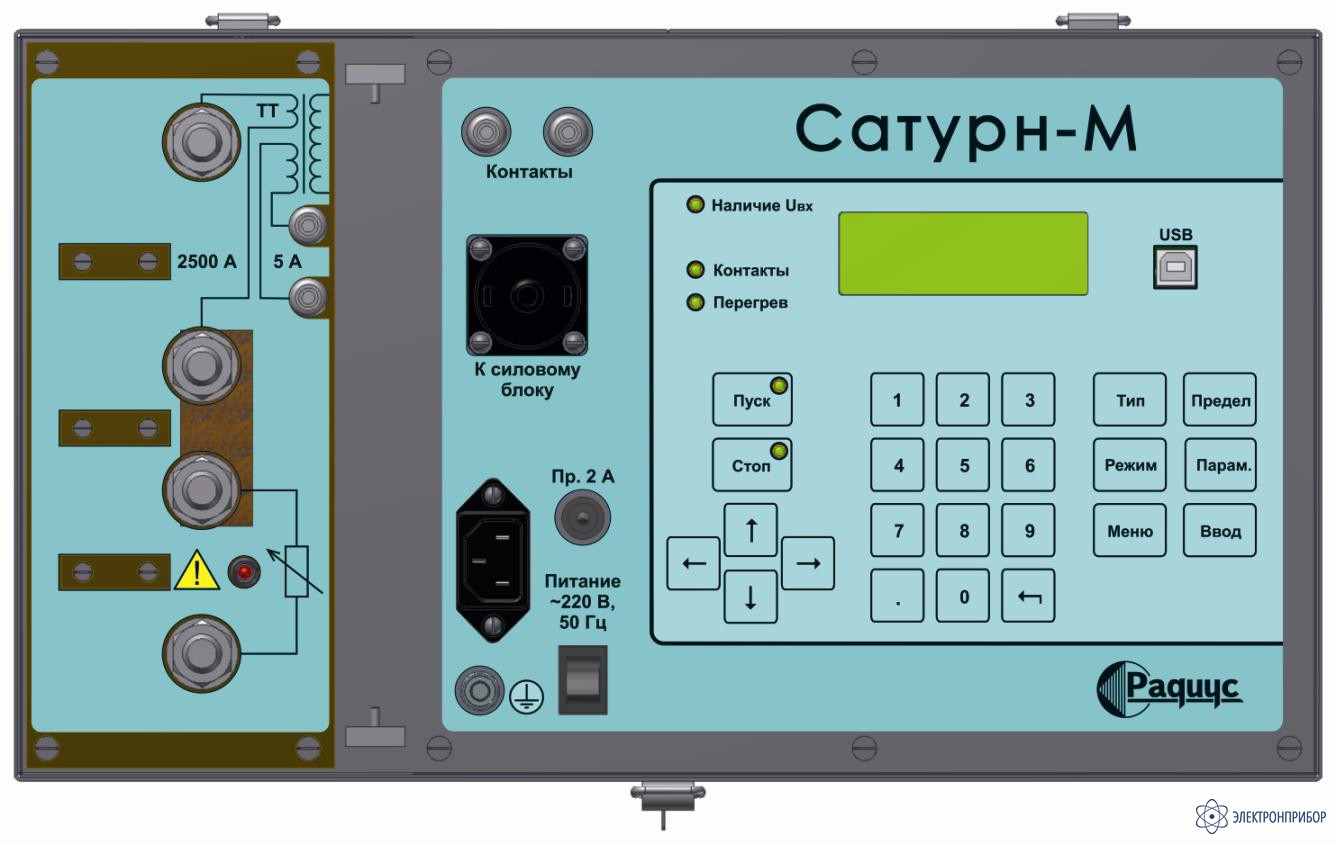

Сатурн-М – Испытательное устройство с максимальным проверочным током до 2 кА от «Элприз»

Комплект для проверки автоматических выключателей 10..2000 А. Обеспечивает возможность проверки характеристик релейной защиты электрических присоединений 6-35 кВ первичным током без нагрузочного трансформатора от сети 380/220 В при значениях тока до 2000 А (до 12000 А с силовым блоком устройства "Сатурн-М1") и с нагрузочным трансформатором при значениях тока до 12000 А. Устройство обеспечивает возможность оценки тока короткого замыкания (КЗ) цепи фаза-нуль или фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей.

подробнее - здесь

« Последнее редактирование: 28 Июня 2022, 20:16:25 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #5 : 07 Февраля 2021, 20:30:44 »

Сатурн-М3 – Испытательное устройство с максимальным проверочным током до 12 кА от «Элприз»

Испытательное устройство предназначены для проверки характеристик автоматических выключателей переменного тока с электромагнитными, тепловыми, полупроводниковыми и электронными расцепителями с номинальным током до 800 А на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата. Устройство «Сатурн-М3» состоит из блока «Сатурн-М2», к которому с помощью гибких соединителей подключается нагрузочный трансформатор НТ-12 и измерительный трансформатор тока ТМ-0,66-Р5. Габариты 490х300х230 мм. Масса 18 кг.

подробнее - здесь

« Последнее редактирование: 28 Июня 2022, 20:11:28 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #6 : 23 Февраля 2021, 19:52:16 »

устройство прогрузки автоматов от «ЭлектронПрибор»
изготовитель - ХарьковЭнергоПрибор (Украина)

УПА-10 —  (до 10 кА)

Функциональные особенности УПА-10:
 - Испытание автоматических выключателей синусоидальным током при использовании внешнего регулятора напряжения позволяет получить точные и достоверные результаты прогрузки.
 - Прибор позволяет снимать времятоковые характеристики автоматических выключателей с расцепителями любого типа (электромагнитными, тепловыми и электронными).
 - Испытательный ток может подаваться с фиксированной длительностью. Это позволяет проводить испытания по всем критериям прогрузки автоматов токовой защиты согласно ГОСТ Р 50345.
 - Источником тока в системе УПА-10 служит тороидальный силовой трансформатор. который обладает низким показателем рассеивания и оптимальными характеристиками.
 - Благодаря этому обеспечивается сравнительно низкое энергопотрбление прибора, а использование системы не требует применения кулера.
 - Для комфортной транспортировки и работы все элементы системы с кабелями и другими принадлежностями компактно умещаются на специальной тележке.

подробнее - здесь
РЭ - здесь

« Последнее редактирование: 28 Февраля 2021, 22:02:17 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #7 : 23 Февраля 2021, 21:33:45 »

УПА-3 - устройство прогрузки автоматических выключателей (до 3 кА) от СОЮЗ-ПРИБОР
изготовитель - ХарьковЭнергоПрибор (Украина)

Устройство прогрузки автоматических выключателей УПА-3 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматических выключателей защиты, работающих в цепях переменного тока, с регистрацией значений тока и времени срабатывания автоматических выключателей.

Принцип действия УПА-3 основан на регулировании мощности в первичной цепи силового согласующего трансформатора и соответственно регулирования выходного тока, протекающего через испытуемый автоматический выключатель. Регулировка мощности может осуществляться при помощи внешнего регулятора (РНО или ВР) или встроенного тиристорного регулятора. УПА-3 является мобильным оборудованием

подробнее - здесь

« Последнее редактирование: 28 Февраля 2021, 22:02:04 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 8196

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #8 : 26 Февраля 2021, 18:34:14 »

УПА-10 - устройство прогрузки автоматов от СОЮЗ-ПРИБОР
изготовитель - ХарьковЭнергоПрибор (Украина)

УПА-10 предназначено для проверки работоспособности и снятия ампер-секундных характеристик автоматов защиты, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.
УПА-10 является переносным оборудованием, выполненным в виде переносного блока.

подробнее - здесь
описание - здесь

« Последнее редактирование: 28 Февраля 2021, 22:01:47 от samsony1 » Записан
