Автор Тема: электромонтажные изделия и материалы - типы, виды, изготовители  (Прочитано 35462 раз)
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #45 : 26 Января 2021, 21:36:34 »

профильные рейки для электромонтажа от OBO Bettermann

подробнее - здесь
каталог - здесь

Профильные рейки
Профильные рейки
Монтажные рейки
Аксессуары для монтажных реек
Системы для монтажа профильных реек
Профильные монтажные рейки

выпуск в России прекращен
« Последнее редактирование: 30 Ноября 2022, 17:58:52 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #46 : 28 Января 2021, 17:53:52 »

электромонтажные материалы от СОЭМИ, г.Старый Оскол

общий каталог - здесь

Профили и полосы монтажные - подробнее - здесь



Ящики протяжные и ответвительные - здесь

наимен.    высота ширина глуб
К654 У2   400      400   200
К655 У2   600      400   200
К656 У2   600      600   200
К657 У2   800      600   300
К658 У2   1200      800   300

« Последнее редактирование: 28 Января 2021, 18:00:45 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #47 : 02 Февраля 2021, 18:50:47 »

электромонтажные материалы от Стандарт-Электрик

подробнее - здесь
каталог - здесь



скоро будет новый сайт
« Последнее редактирование: 30 Ноября 2022, 09:21:22 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #48 : 03 Февраля 2021, 21:23:35 »

«Вертлюг» - что это

Компенсатор вращения «Вертлюг»  — устройство, компенсирующее скручивание провода при монтаже Линий Электропередач методом монтажа «под тяжением».

В процессе прокладки кабеля возникают различные трудности в виде скручивания троса. Поэтому для компенсации вращения рекомендуется использовать монтажный вертлюг. С его помощью можно защитить любой гибкий элемент, в том числе кабель, от закручивания, изгибов, изломов. Например, при монтажных работах в канализационных, траншейных и других системах, а также в процессе установки кабелей на опорах.

Вертлюг выполняет роль промежуточного звена. Он соединяет трос или устройство закладки с чулком. Если протягивание кабеля производится механическим путем, то конструкция используется в качестве соединителя троса-лидера с чулком.

ОСОБЕННОСТИ КОНСТРУКЦИИ И ВЫБОР
В процессе производства компенсирующих вертлюгов используется качественная сталь, поскольку конструкция подвергается серьезным нагрузкам. Это исключает разрыв и гарантирует бесперебойную работу. Элемент подходит для многократного применения, срок службы достигает нескольких лет.



Перед покупкой вертлюга рекомендуется обратить внимание на значение максимальной нагрузки. Также учитывайте условия эксплуатации и рассчитывайте предельную массу конструкций. От качества изделия зависит прочность конструкции, поэтому приобретайте вертлюги только от проверенных производителей.

РАЗНОВИДНОСТИ ВЕРТЛЮГОВ
Существует несколько видов изделий, использующихся в различных сферах. Несмотря на отличия эксплуатации, все конструкции между собой схожи. Они представляют собой 2 звена, которые свободно вращаются благодаря специальному соединительному подшипнику. В случае буровых вертлюгов на нижней части корпуса предусмотрена герметизация.

Разновидности вертлюгов:
монтажные — используются в процессе прокладки кабеля, уменьшающие механическое напряжение и исключают скручивание;
бентонитовые — они же промывочные, позволяют свободно вращать трубы в процессе ремонта или буровых работ;
силовые — также подходят для буровых работ, на заключительных этапах бурения.

Также вертлюги широко распространены для различных грузоподъемных конструкций, в быту, в качестве рыболовных снастей и прочих целей. Мелкие детали производятся преимущественно из никелированной стали.

источник - здесь
Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #49 : 03 Февраля 2021, 21:24:14 »

Без вертлюга не протянешь от КВТ



Семейство вертлюгов очень велико. Вертлюги применяются в самых разных отраслях – от рыбной ловли до бурения скважин, в том числе и при монтаже СИП. В последнем случае вертлюг используется в качестве шарнирного звена в цепи между тросом-лидером и монтажным чулком, в котором закрепляется провод СИП при размотке. Только при использовании вертлюга возможно предотвратить самопроизвольное раскручивание кабеля. Так же, если не использовать вертлюг, то на участке линии могут образовываться просветы (петли), и, как результат – обрыв отдельных проводов.

Существует множество модификаций вертлюгов, но конструкция их практически одинакова: два вращающихся звена, соединенных между собой через упорный подшипник для восприятия осевой нагрузки. Однако, не смотря на кажущуюся простоту конструкции, выбрать хороший вертлюг не так просто.

К примеру, некоторые производители дополнительно устанавливают радиальный игольчатый подшипник для восприятия радиальных нагрузок. Однако при монтаже СИП такие нагрузки ничтожно малы, а за счет такого «усовершенствования» такие вертлюги получаются дороже, крупнее и тяжелее.

Конструкция же вертлюга ВМ-15 (КВТ) простая и надежная, в нем нет ничего лишнего, но благодаря оптимально продуманной конструкции монтаж СИП с его помощью проходит качественно и быстро.

По сравнению с другими вертлюгами, вертлюг ВМ-15 (КВТ) обладает рядом достоинств и преимуществ:
 - при расчетной нагрузке до 1 тонны - компактность и легкость конструкции (диаметр – 30 мм, длина – 112 мм, вес – 336 г). Другие образцы вертлюгов, рассчитанных на такую же нагрузку, могут быть тяжелее в 2,5 раза.
 - отличное скольжение благодаря обтекаемой форме и гладкому покрытию
 - хромированное покрытие, защищающее от коррозии и мелких повреждений
 - конструкция настолько проста и надежна, что вертлюг практически невозможно сломать, а это значит, что прослужит он значительный срок.

источник - здесь
Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #50 : 14 Февраля 2021, 18:25:04 »

Декоративные защитные накладки на выключатели

страниц много, поэтому приведу фотографии некоторых



PS - поверьте их очень много и с розочками, и с узорами и пр.

подробнее - здесь
« Последнее редактирование: 30 Ноября 2022, 18:00:38 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #51 : 27 Февраля 2021, 18:09:37 »

электромонтажные изделия от Navigator

подробнее - здесь
общий каталог - здесь



клеммы монтажные


нулевые шины


зажимы ответвительные


Колодки зажимные керамические NTB-HCR (обязательны для ОКЛ)


распределительные блоки


шины соединительные (гребенки)


колодки зажимные


вводы кабельные


гильзы соединительные термоусаживаемые


зажимы соединительные изолированные (СИЗы)


зажимы концевые изолированные


гильзы втулочные (наконечники)


наконечники кольцевы, вилочные


скобы пластиковые


стяжки-хомуты кабельные


стяжки стальные (для ОКЛ)


дюбель-хомуты


клипса-держатель для труб


скобы металлические


трубки термоусаживаемые


изолента
« Последнее редактирование: 28 Февраля 2021, 09:54:23 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #52 : 02 Марта 2021, 17:21:40 »

трубки термоусаживаемые от TEXENERGO

Набор термоусадочных трубок производства TEXENERGO является оптимальным решением при выполнении электромонтажных работ любого уровня сложности. Они позволяют надежно заизолировать место пайки проводов, контактного соединения токоведущих жил, осуществить бандажирование жгутов, герметизировать место повреждения основной изоляции токоведущих кабелей, уплотнить и заизолировать место присоединения контактных наконечников. Термоусадочная трубка TEXENERGO станет отменной альтернативой традиционной изоляционной ленте. С её помощью можно быстро создать надежный и долговечный изоляционный слой, который обеспечит высокий уровень герметизации от внешних факторов окружающей среды.

Рабочие характеристики
В каталоге продукции TEXENERGO представлены наборы термоусадочных трубок из полиолефина. Они не содержат в своем составе галогенов и обладают свойством подавления горения. Надетые на кабели и провода в первоначальном состоянии трубки после термической обработки усаживаются в поперечной плоскости в соотношении 2:1. Благодаря такой особенности они в точности повторяют наружную форму провода или кабеля, обеспечивают им качественную герметизацию и электрическую изоляцию.

Величина продольного изменения во время усадки составляет не более 5 % от первоначальных размеров. Толщина термоусаживаемых изделий TEXENERGO значительно превышает параметры аналогичной продукции других производителей. Благодаря такой толщине трубки не просвечиваются, хорошо усаживаются, не прожигаются и не лопаются во время термической обработки. Можно без преувеличения сказать, что по соотношению цены и качества, это лучшее, из того, что представлено сейчас на рынке. Для возможности маркировки жил проводов и кабелей трубки изготавливают в следующих цветовых исполнениях: желтый, зеленый, черный, красный, синий, белый, желто-зеленый.

Основные сферы использования
Термоусадочные изделия применяют для создания слоя электрической изоляции, герметизации токоведущих жил, антикоррозионной защиты. Они позволяют быстро и качественно восстановить слой изоляции электрических проводов и кабелей различного сечения. Все что требуется от установщика: наличие газовой горелки или электрического фена, правильно рассчитать диаметр трубки. Правильно уложенный слой термоизоляции надежно защищает от воздействия вредных факторов окружающей среды и ограничивает случайное прикосновение к токоведущим частям. За счет использования термоусадочных трубок разных цветов появляется возможность выполнить маркировку фазных проводников, жилы зануления и заземления.

Преимущества и недостатки
Термоусадочная трубка ТУТнг производства TEXENERGO обладает большим количеством достоинств:

 - Полное соответствие отечественным и международным стандартам качества, безопасности: UL, CSA, RoHS.
 - В составе термоусаживаемых трубок не содержится вредных компонентов и веществ, которые оказывают негативное влияние на здоровье человека.
 - Широкая палитра цветовых решений позволяет подобрать изолирующую трубку под конкретные требования проекта.
 - Трубка термоусадочная черная обладает высокой стойкостью к воздействию света в ультрафиолетовом спектре.
 - Высокая скорость и простота монтажа за счет низких требований к квалификации исполнителя.
 - Отменный показатель заполнения всех неровностей, что позволяет обеспечить высокую степень герметизации изолируемого участка от влаги и воздуха.
 - Высокий показатель механической прочности позволяет надежно защитить токоведущие жилы от внешнего воздействия.
 - Для изготовления термоусадочных трубок используется только сертифицированное первичное сырье, которое проходит тщательный контроль.
 - Эстетический внешний вид трубки. Яркая цветовая палитра, которая сохраняет свои качества после термической обработки и усадки трубки.
 - Производственные мощности расположены в Китае. Это высокотехнологичное предприятие, площадью 8 000 квадратных метров. Потенциал промышленной площадки составляет около 10 000 000 метров трубки в месяц. Клиентами завода являются индустриальные, автомобильные и железнодорожные европейские компании, предприятия оборонной и космической отраслей.

Термоусадочная трубка ТУТ обладает одним недостатком — отсутствием возможности восстановления. После первоначального нагрева трубку уже невозможно будет снять без повреждения или частично отреставрировать в месте повреждения.

Как правильно выбрать размер термоусаживаемой трубки
Перед тем, как купить термоусадочные трубки, необходимо правильно определить требуемый диаметр. В каталоге товаров TEXENERGO представлены изделия с размерами 4/2, 6/3, 8/4, 10/5, 12/6, 16/8 и 20/10, где первая цифра определяет диаметр термоусаживаемой трубки в миллиметрах до монтажа. После дроби указывают размеры диаметра трубки в миллиметрах, уже усаженной на кабель или провод. Как видно из приведенных размеров, коэффициент усадки составляет 2:1, который является стандартным для большинства производителей.

Другим немаловажным параметром, на который стоит обратить внимание перед покупкой термоусаживаемых изделий, является их длина. Все наборы трубок ТУТнг имеют длину равную 100 мм, что позволяет с их помощью решать практически все задачи. Не лишним будет узнать допустимый диапазон температуры усадки, что является важным параметром при выборе инструментов для термического воздействия. Неторопливый и грамотный подход к выбору термоусадочных трубок поможет приобрести изделия, которые в полной мере будут решать поставленные задачи.

Особенности монтажа
Трубка термоусадочная может использоваться для установки на кабели и провода различного сечения. Чтобы достигнуть максимального эффекта изоляции, необходимо придерживаться определенных правил и технологии монтажа. В общем случае последовательность действий по установке термоусаживаемой трубки имеет следующий вид:
 - Отрезать фрагмент термоусаживаемой трубки требуемой длины.
 - Зачистить изолируемую поверхность, чтобы исключить неровности различного характера.
 - Надеть термоусаживаемую трубку на изолируемый провод, кабель, жилу.
 - Включить электрический промышленный фен, зажечь паяльную лампу, использовать другие источники термического воздействия (спички, зажигалка, свеча).
 - Во время работы с электрическим феном следует установить температуру нагрева, которая входит в диапазон от 900 до 1200 °С.
 - При работе с источниками тепла, которые имеют открытое пламя, следует исключить непосредственный контакт пламени и поверхности усаживаемой трубки.
 - Термическую обработку проводят от центра до краев, что позволяет исключить скопление воздуха под слоем изоляции.
 - После завершения монтажных работ термоусадочная трубка не должна иметь вздутий, морщин, закоптившейся поверхности или повреждений.



источник - здесь
Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #53 : 03 Марта 2021, 18:59:48 »

термоусаживаемые трубки от TDM Electric

подробнее - здесь

ТУТнг


ТТск


ТТкНГ (3:1)


ТТк


ТТкНГ (4:1)


ТТтк


ТТтк (6:1)


ТТсНГ-HF


ТТтр


ЛТИк-10кВ
Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #54 : 09 Марта 2021, 20:23:36 »

Скобы крепежные от TDM Electric

подробнее - здесь




Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #55 : 09 Марта 2021, 20:24:18 »

зажимы КИЗ от TDM Electric - здесь

Назначение
 - Соединение проводов происходит методом опрессовки с помощью пресс-клещей.
 - Концевой изолирующий зажим КИЗ-1 – для проводов суммарным сечением до 2,5 мм2.
 - Концевой изолирующий зажим КИЗ-2 - для проводов суммарным сечением до 4,0 мм2.
 - Концевой изолирующий зажим КИЗ-2 - для проводов суммарным сечением до 8,0 мм2.
Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #56 : 12 Марта 2021, 12:28:51 »

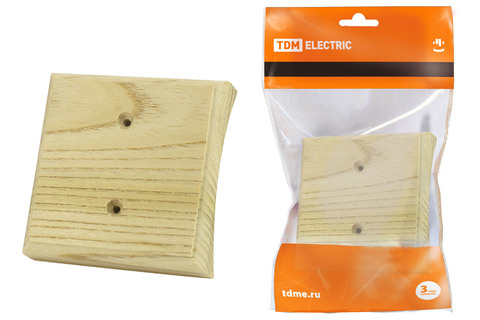

накладки (подрозетники) на бревно от TDM Electric

Назначение
 - Для установки розеток и выключателей открытого монтажа на бревенчатые стены.
 - Для установки розеток и выключателей скрытого монтажа на бревенчатые стены.
 - Для установки светильников и установочных коробок на бревенчатые стены.

подробнее - здесь



Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #57 : 10 Апреля 2021, 21:08:07 »

Гребенчатые шины на базе линейки Easy9 от Schneider Electric

Очень часто для того чтобы соединить между собой модульные защитные устройства в щите, сборщики щитов используют куски обыкновенного кабеля подходящего сечения, делая из них перемычки между устройствами. Такой способ сборки применяется из-за его простоты и экономичности, а кроме того, не всякий электрик может правильно подобрать нужное решение и аксессуары для организации распределения внутри щита.

Такой способ дает определенные преимущества в цене, но имеет серьезные недостатки. Прежде всего с точки зрения надежности соединений и качества контактов, особенно в местах соединения нескольких кабелей. Вторым недостатком является увеличение времени сборки щита, т. к. процесс замеров нужной длины проводов, очистки от изоляции, придания нужной формы и правильная укладка для экономии места требуют большого количества времени и трудозатрат со стороны сборщика. Важным недостатком также является большое количество кабелей в щите, которые мешают монтажу или демонтажу модульных устройств, создают запутанный монтаж, в котором трудно разобраться и ухудшают охлаждение оборудования в щите, т. к. мешают правильной циркуляции воздуха.

Описанных выше сложностей можно избежать при использовании соединительных шин для модульных устройств. За свою форму их часто называют «гребенчатыми». Такие шины существуют нескольких видов. Например, в серии Easy9 от Schneider Electric представлены в 1-, 2-, 3-полюсном, а также в исполнении 1 полюс+нейтраль для компактных дифавтоматов.



Использование гребенчатых шин или «гребенок», как их часто называют электрики, позволяет обеспечить максимально надежное соединение, т. к. шина изготовляется из цельной пластины меди и не имеет соединений по всей своей длине. Кроме того, каждое устройство присоединяется к шине только через 1 проводник (контакт шины), что исключает риски ненадежного соединения в месте контакта, обеспечивая долговечную и надежную работу в течение продолжительного времени.

источник - здесь
Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #58 : 10 Апреля 2021, 21:10:58 »

вводные клеммы



Использование вводных клемм вместе с гребенками позволяет решить задачи присоединения кабелей большого сечения.

источник - здесь
« Последнее редактирование: 30 Ноября 2022, 09:23:16 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7365

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #59 : 14 Апреля 2021, 12:11:54 »

Клеммники, шины и кросс-модули от Hager

подробнее - здесь

Записан

г
