Автор Тема: электросчетчики - классификация, типы, изготовители  (Прочитано 9994 раз)
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« : 29 Июня 2020, 21:22:58 »

ЭЛЕКТРОСЧЕТЧИКИ МОЖНО КЛАССИФИЦИРОВАТЬ ПО СЛЕДУЮЩИМ ПРИЗНАКАМ:

1. По принципу действия:
 - индукционные
 - электронные (статические)

2. По классу точности:
 - рабочие
 - образцовые
Класс точности счетчика – это его наибольшая допустимая относительная погрешность, выраженная в процентах.
В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 52425-2005).

3. По подключению в электрические сети:
 - однофазные (1ф 2Пр однофазный двухпроводный)
 - трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
 - трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)
 - сплит-системы, когда измерительное устройство устанавливается в недоступном для абонента месте (на опоре), а монитор отображает параметры и устанавливается в удобном месте

4. По количеству измерительных элементов:
 - одноэлементные (для однофазных сетей (1ф 2Пр))
 - двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
 - трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:
 - прямого включения счетчика
 - трансформаторного включения счетчика:
      - подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
      - подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
      - подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

6. По конструкции:
 - простые
 - многофункциональные

7. По количеству тарифов:
 - однотарифные
 - многотарифные

8. По видам измеряемой энергии и мощности:
 - активной электроэнергии (мощности)
 - реактивной электроэнергии (мощности)
 - активно-реактивной электроэнергии (мощности)

источник - здесь


ГОСТ Р 52320—2005 ч.11 Счетчики электрической энергии
ГОСТ Р 52321-2005 - отменен
ГОСТ Р 52322-2005 - отменен
ГОСТ Р 52323-2005 - отменен
ГОСТ Р 52425-2005 - отменен

Цитата: ГОСТ Р 52320—2005

3.1 Общие определения
3.1.1 электромеханический счетчик: Счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.
3.1.2 статический счетчик: Счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.
3.1.3 счетчик ватт-часов: Прибор, предназначенный для измерения активной энергии путем интегрирования активной мощности по времени.
3.1.4 счетчик вар-часов: Прибор, предназначенный для измерения реактивной энергии путем интегрирования реактивной мощности по времени.
« Последнее редактирование: 15 Января 2021, 15:54:06 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #1 : 01 Июля 2020, 17:24:57 »

электросчётчики «Энергомера»
Электросчётчики разных модификаций
 - однофазные
 - трехфазные
 - однотарифные
 - многотарифные
 - активной энергии
 - реактивной энергии
 - комбинированные
 - многофункциональные
 - на DIN-рейку
 - на монтажную панель
 - выносные с пультом

подробнее ->здесь
каталог ->здесь








мониторы для Split-счетчиков

« Последнее редактирование: 07 Мая 2022, 10:16:51 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #2 : 01 Июля 2020, 17:25:36 »

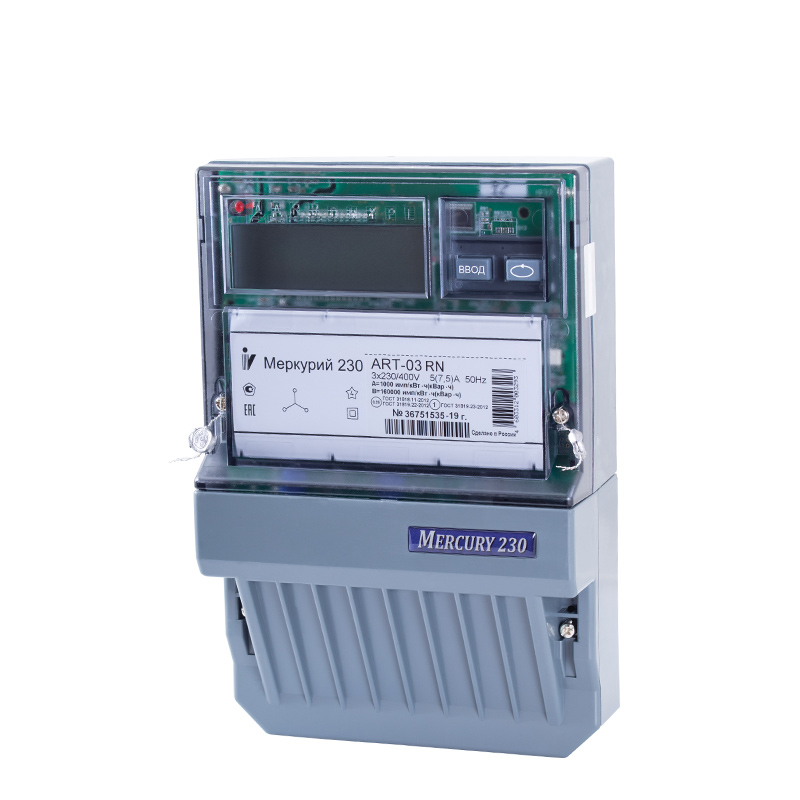

электросчетчики «Меркурий» изготовителя «Инкотекс»
представлен постоянно обновляющийся каталог электросчетчиков разных модификаций и систем АСКУЭ (автоматизированных систем коммерческого учёта электроэнергии) известной российской фирмы.
Электросчётчики разных модификаций
 - однофазные
 - трехфазные
 - однотарифные
 - многотарифные
 - активной энергии
 - реактивной энергии
 - комбинированные
 - многофункциональные
 - на DIN-рейку
 - на монтажную панель

каталог -> здесь

Однофазные однотарифные


Однофазные многотарифные


Трёхфазные однотарифные


Трёхфазные многотарифные
« Последнее редактирование: 26 Апреля 2021, 21:59:50 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #3 : 06 Июля 2020, 13:22:34 »

В соответствии с федеральным законодательством с 1 июля 2020 года ответственность за приборы учета электроэнергии перейдет к энергетическим компаниям: гарантирующим поставщикам в многоквартирных домах и к сетевым компаниям в случае с прочими потребителями (к ним в том числе относятся потребители в частной жилой застройке).

источник ->Консультант Плюс
« Последнее редактирование: 03 Февраля 2021, 22:34:27 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #4 : 12 Июля 2020, 07:37:59 »

модульные электросчетчики от ABB

Счетчики электроэнергии для установки на ДИН-рейку обеспечивают широкий диапазон различных функций, которые могут эффективно применять пользователи.
Данная аппаратура имеет эксплуатационные характеристики высокого уровня и делает вашу работу более эффективной и безопасной.
Существует 5 серий модульных счетчиков электроэнергии: ODINsingle и DELTAsingle для однофазных измерений, и ODIN, DELTAplus и DELTAmax для измерений в трехфазных сетях.
Счетчики имеют ряд модификаций для различных областей применения.



каталог ->здесь

« Последнее редактирование: 01 Февраля 2022, 19:44:02 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #5 : 12 Июля 2020, 07:44:36 »

модульные электросчетчики от Legrand

подробнее ->здесь
« Последнее редактирование: 04 Сентября 2020, 10:23:38 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #6 : 12 Июля 2020, 07:46:23 »

электросчетчики от Матрица

Однофазный счетчик серии Extra,
Однофазные SPLIT счетчики, подключаемые в разрыв ВЛИ-0,4кВ и к ним
Пользовательские дисплеи потребителей,
Трехфазный счетчик прямого включения серии Extra,
Счетчик электрической энергии трехфазный четырехпроводный прямого включения со встроенным GPRS-модулем,
Трехфазный счетчик трансформаторного включения серии Extra,
Счетчик электрической энергии трехфазный четырехпроводный трансформаторного включения со встроенным    GPRS-модулем.

подробнее - здесь
каталог ->здесь





split-счетчики и дисплеи к ним

« Последнее редактирование: 01 Февраля 2022, 19:57:02 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #7 : 12 Июля 2020, 07:57:20 »

электросчётчики от Satec

Многофункциональный многоканальный счётчик электрической энергии BFM II (далее по тексту – счётчики, изделие), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений – 73507-18.
всего от 16 до 54 каналов вместо небольшой АСКУЭ.

каталог ->здесь




« Последнее редактирование: 13 Октября 2020, 13:28:34 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #8 : 12 Июля 2020, 08:08:25 »

электросчетчики от Эльстер Метроника

Эльстер Метроника – российское предприятие, входящее в международную группу ELSTER, которая объединяет крупнейших в мире производителей приборов и систем учета
электроэнергии, тепла, воды и газа. Предприятия группы расположены в 38 странах мира. Суммарный оборот группы составляет около 1,9 млрд. долларов.
Эльстер Метроника — технический и интеллектуальный лидер в области создания систем учета электроэнергии. Подход Эльстер Метроника к созданию АИИС КУЭ основан на синтезе типовых решений и совместной работе с заказчиком по выбору оптимального варианта в каждом конкретном проекте.
Эльстер Метроника разрабатывает и производит полный комплект программно-технических средств для построения систем АИИС КУЭ:
• Микропроцессорные счетчики электроэнергии серии АЛЬФА
• УСПД серии RTU-325 и RTU-327
• Программное обеспечение верхнего уровня АльфаЦЕНТР
• Шкафы серии МС-200
• Устройства синхронизации системного времени

каталог ->здесь



« Последнее редактирование: 27 Сентября 2020, 20:23:38 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #9 : 12 Июля 2020, 08:17:48 »

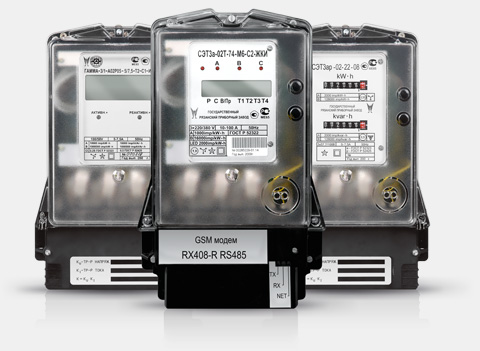

электросчетчики от ГРПЗ, государственный Рязанский приборный завод

каталог ->здесь



« Последнее редактирование: 27 Июля 2021, 19:33:29 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #10 : 12 Июля 2020, 08:25:00 »

электросчетчики ЛЭМЗ, Ленинградский электро-механический завод

подробнее - здесь

ТРЕХФАЗНЫЕ МНОГОТАРИФНЫЕ СЧЕТЧИКИ




ОДНОФАЗНЫЕ МНОГОТАРИФИНЫЕ СЧЕТЧИКИ




ОДНОФАЗНЫЕ ОДНОТАРИФНЫЕ СЧЕТЧИКИ



« Последнее редактирование: 01 Февраля 2022, 20:18:54 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #11 : 12 Июля 2020, 10:55:41 »

электросчетчики от МЗЭП, Московского завода электроизмерительных приборов

Московский завод электроизмерительных приборов МЗЭП (Москва) в настоящее время является одним из крупнейших в России производителей счетчиков электрической энергии и автоматизированных систем контроля и учёта потребления электроэнергии (АСКУЭ).

каталог ->здесь

,

Счетчики однофазные однотарифные АГАТ 1-1, АГАТ 1-3


Счетчики однофазные многотарифные АГАТ 2-12, АГАТ 2-45М


Счетчики трехфазные однотарифные АГАТ 3-1.5.0, АГАТ 3-1.50.0


Счетчики трехфазные многотарифные АГАТ 3-4.5.2, АГАТ 3-3.60.5М


Счетчики трехфазные многофункциональные АГАТ 4-4.5.5.100
« Последнее редактирование: 27 Сентября 2020, 20:24:11 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #12 : 12 Июля 2020, 11:02:24 »

электросчетчики от НПО «МИР», г. Омск

«МИР» - российский разработчик и поставщик приборов и решений для интеллектуальных сетей и подстанций.

подробнее - здесь




« Последнее редактирование: 07 Мая 2022, 10:25:47 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #13 : 12 Июля 2020, 11:10:00 »

электросчетчики от «Радио и микроэлектроника», г. Новосибирск

подробнее ->здесь

1-фазные


1-фазные на опору


3-фазные


3-фазные на опору


высоковольтные


пульты
« Последнее редактирование: 27 Октября 2020, 19:26:53 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 6597


« Ответ #14 : 12 Июля 2020, 11:18:53 »

электросчетчики «Стриж», г. Москва

«СТРИЖ» — первый производитель беспроводных решений на базе энергоэффективных датчиков и устройств класса LPWAN (Low-Power Wide-Area Network) для Интернета вещей в России и СНГ.
С 2014 года разрабатывает системы телеметрии для ЖКХ, безопасности, «умных» городов и сельского хозяйства.

подробнее ->здесь

« Последнее редактирование: 06 Июля 2021, 11:54:52 от samsony1 » Записан
