Автор Тема: терморегуляторы, термостаты - назначение, типы, изготовители  (Прочитано 17066 раз)
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« : 02 Августа 2020, 21:11:16 »

терморегуляторы, термостаты - назначение, типы

Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.

Принцип работы терморегулятора заключается в замыкании и размыкании электрической цепи при достижении заданной температуры. По команде одного из температурных датчиков срабатывает реле, и терморегулятор начинает или прекращает подавать электропитание на нагревательные элементы. Для управления электрическими теплыми полами необходимо применять терморегуляторы с выносным датчиком температуры. Подробнее узнать о принципе работы выносного датчика можно в нашей статье.

Например, Вы установили на терморегуляторе температуру +26 °С. Терморегулятор подает на нагревательные элементы питание, теплый пол нагревается. По достижению +27 °С терморегулятор прекращает нагрев и теплый пол остывает. Когда температура пола опускается до +25 °С, терморегулятор вновь подает напряжение на нагревательные элементы. Теплый пол будет работать циклами: включаться на +25 °С и отключаться на +27 °С.

Отклонение от заданной температуры (+26 °С) на 1 °С называется гистерезисом терморегулятора. Значение гистерезиса может отличаться в зависимости от модели терморегулятора. По умолчанию, в большинстве терморегуляторов гистерезис равен 1 °С. Продвинутые модели терморегуляторов позволяют задавать в настройках свое значение гистерезиса.

Типы терморегуляторов
По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.

Механические терморегуляторы
Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.
Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.
Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.

Электронные простые терморегуляторы
Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.
Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.
Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем

Электронные программируемые терморегуляторы
Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.
Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время

Датчики измерения температуры
Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.
Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.
Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.
Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.

Способ установки
По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.
Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.
Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.
Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.

Диапазон регулирования температуры
Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.

Мощность терморегулятора
Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.

источник - здесь
« Последнее редактирование: 02 Августа 2020, 21:49:22 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #1 : 02 Августа 2020, 21:27:53 »

Терморегуляторы от Lavita

Компания Lavita сегодня  – это 20 лет работы, крупное современное предприятие с производством и головным офисом в Южной Корее и с развивающейся сетью региональных представительств и дилеров на территории России и стран СНГ.

подробнее -здесь


« Последнее редактирование: 02 Мая 2022, 15:48:12 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #2 : 03 Августа 2020, 09:58:40 »

терморегуляторы от Оrbis

Продукция под торговой маркой ORBIS включает более чем 300 изделий. Конструкторское бюро и производственные мощности находятся только в ЕС (Испания, Италия, Германия) а так же более 40 торговых представительств по всему миру.



подробнее - здесь



каталог (стр.40) - здесь
« Последнее редактирование: 07 Мая 2022, 17:37:00 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #3 : 04 Августа 2020, 06:44:18 »

термостаты (терморегуляторы) от Теплолюкс

Управление настройками электронных терморегуляторов может быть кнопочным, сенсорным или дистанционным – по сети Wi-Fi, с применением приложения для смартфона. Некоторые типы устройств позволяют контролировать обогрев одновременно в нескольких помещениях, поддерживая в каждом заданную температуру.
Приборы имеют лаконичную современную форму, что делает их уместными в помещениях любого дизайна и стилистического решения.

подробнее - здесь

« Последнее редактирование: 23 Сентября 2020, 09:48:09 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #4 : 04 Августа 2020, 13:03:14 »

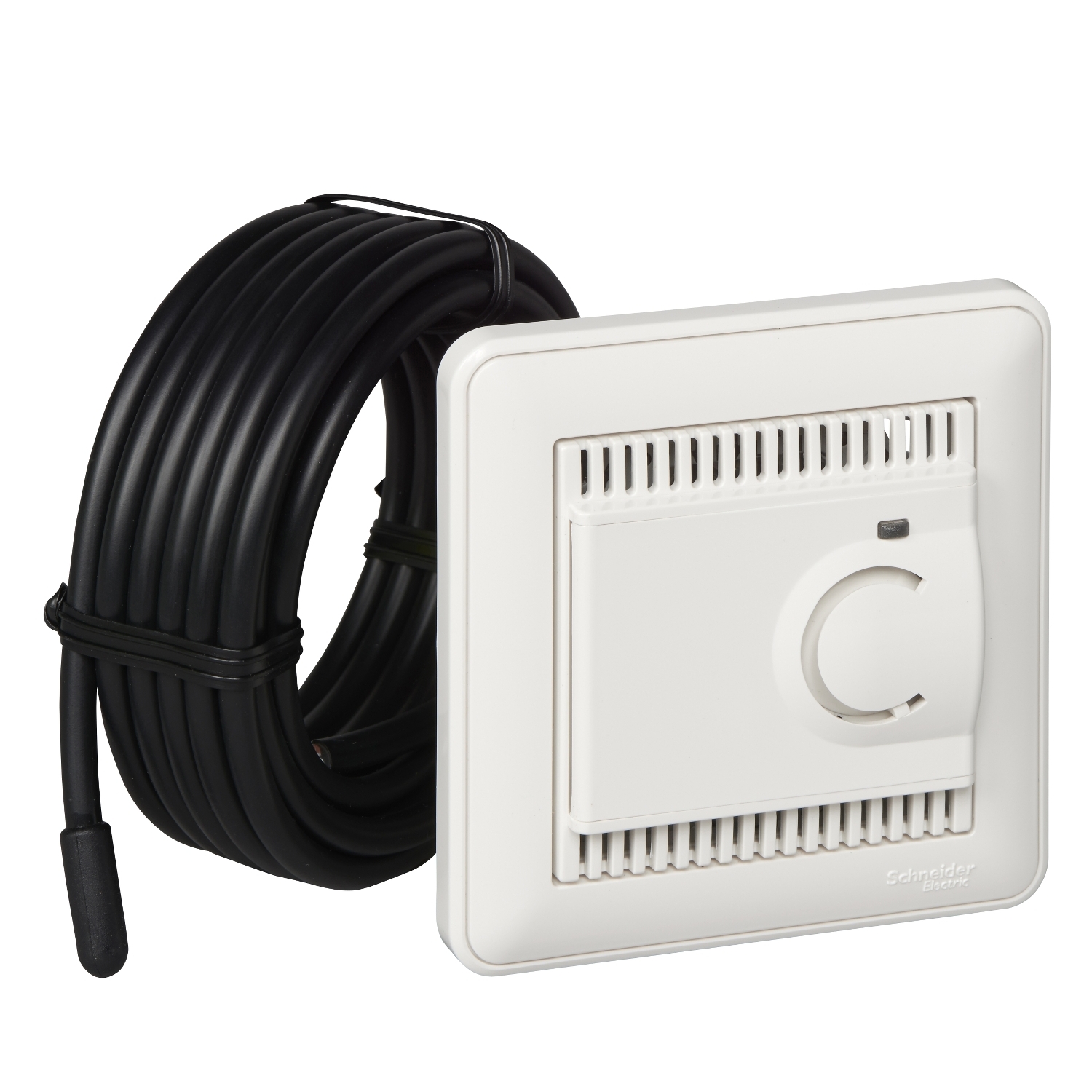

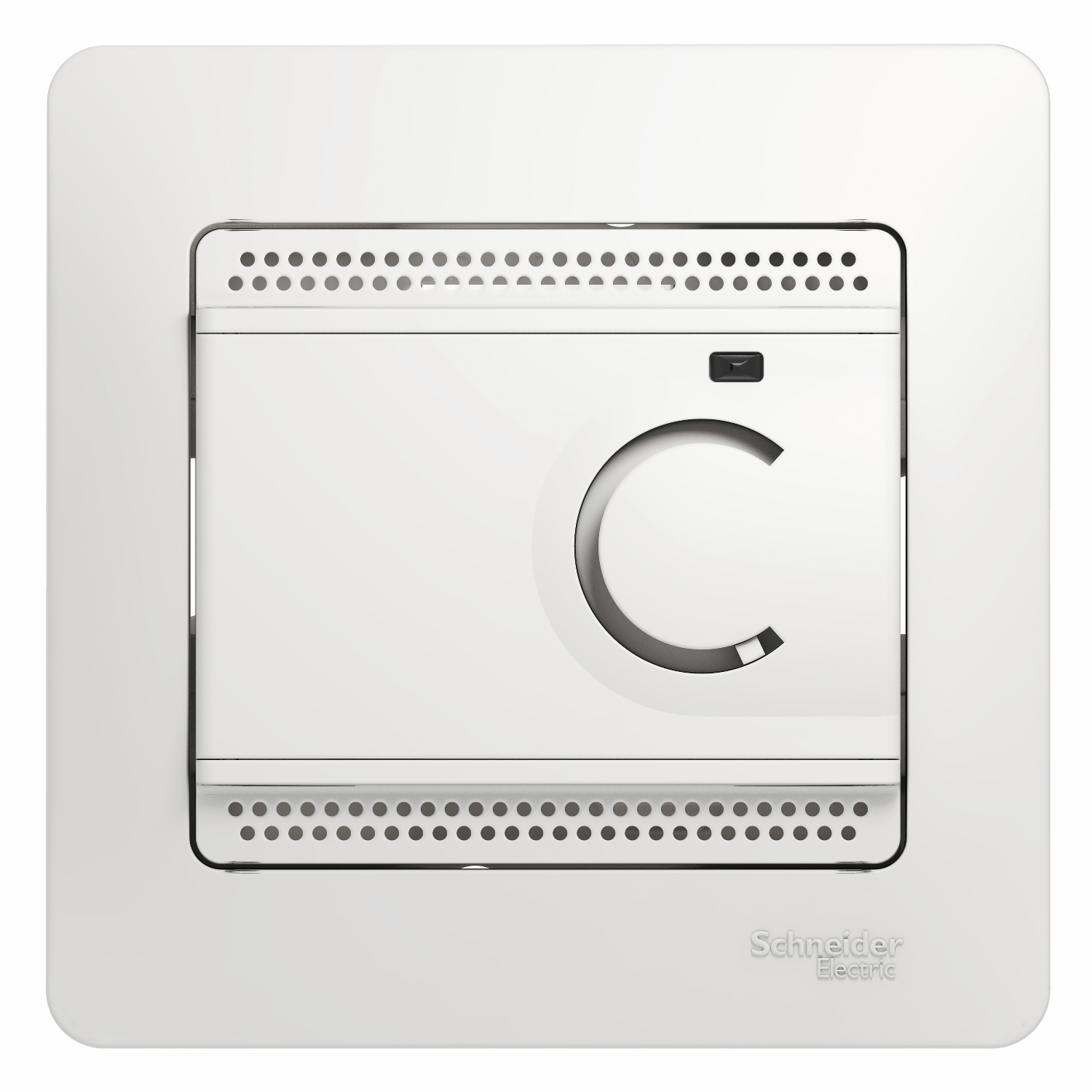

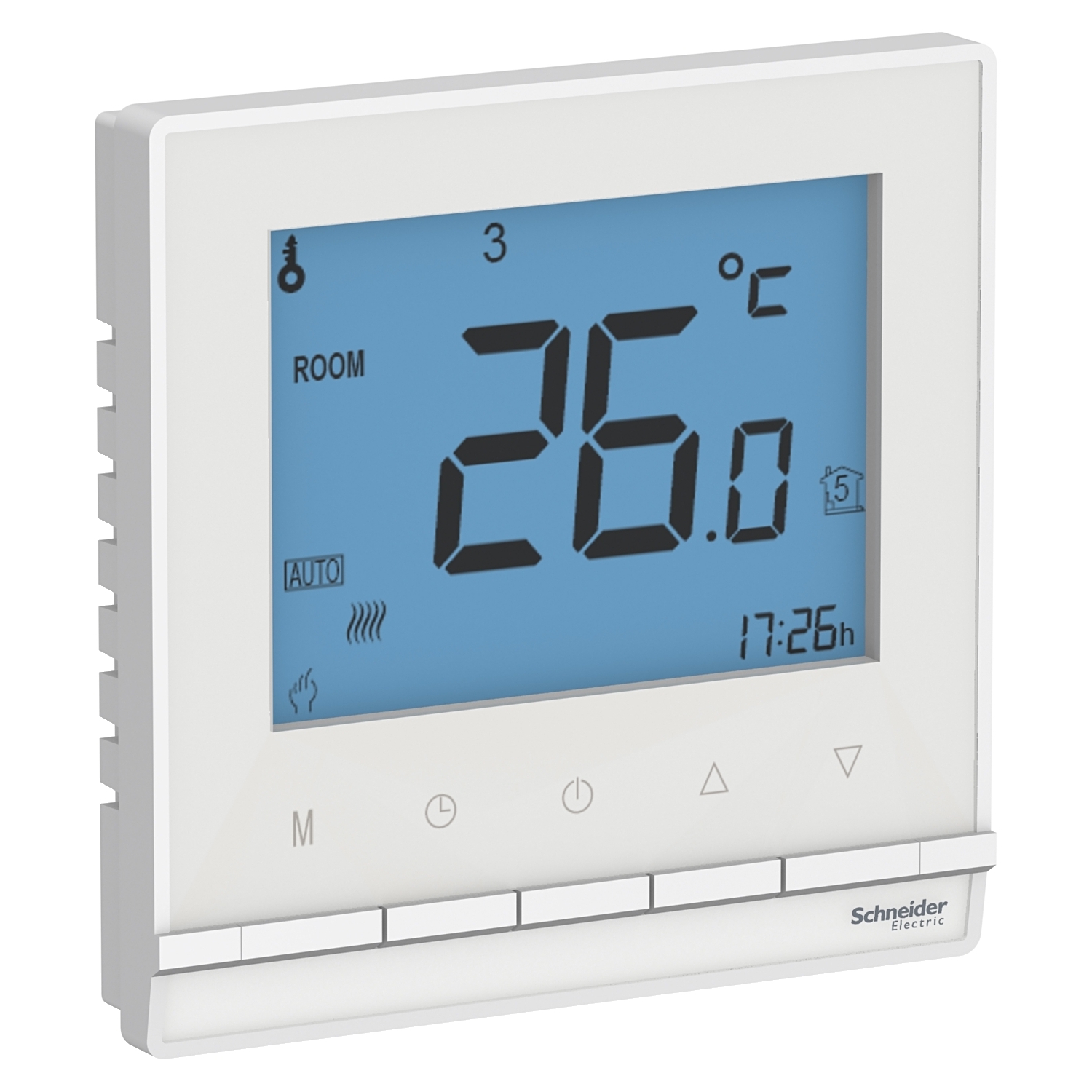

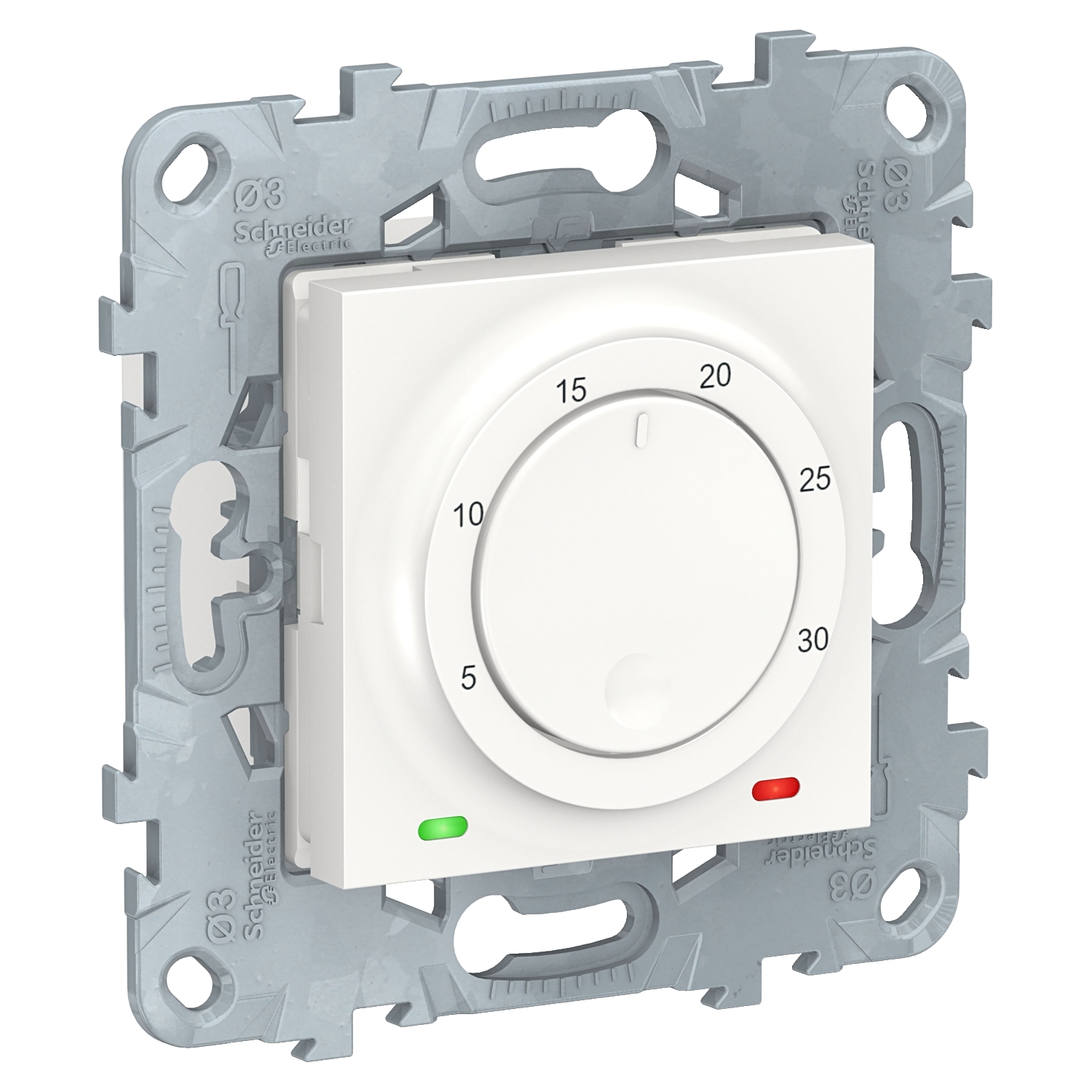

термостат от Schneider Electric
в серии электроустановочных изделий ATLASDESIGN, Glossa, Unica, Odace, W59

подробнее - здесь
подробнее - здесь
подробнее - здесь
подробнее - здесь
подробнее - здесь



термостаты для шкафов
ClimaSys CC

Варианты:

16 моделей.
Температурный контроль: Регулируемые термостаты; одинарные или двойные.
Контроль уровня относительной влажности: Регулируемые или нерегулируемые термостаты.
Контроль уровней температуры и относительной влажности: Регулируемый гигротермограф.
Сертификация: CUL.




Термостат SpaceLogic Серия TC900 для фанкойлов



Комнатные термостаты серии TC900 идеально подходят для офисных зданий, гостиниц, больниц и жилых помещений. Они совместимы с 2- и 4-трубными фанкойлами, просты в установке и удобны в эксплуатации. Эти цифровые термостаты оснащены микропроцессорным управлением и большим ЖК-экраном с подсветкой, на котором отображаются рабочее состояние (охлаждение, обогрев и вентиляция), скорость вращения вентилятора, температура помещения и уставка температуры.

подробнее - здесь
« Последнее редактирование: 05 Июля 2021, 11:33:19 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #5 : 04 Августа 2020, 13:34:37 »

термостаты от Legrand
серия электроустановочных - Etika

каталог - здесь

« Последнее редактирование: 02 Мая 2022, 16:01:02 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #6 : 04 Августа 2020, 13:52:32 »

термостаты от Legrand
серия электроустановочных Celiane

каталог - здесь

« Последнее редактирование: 02 Мая 2022, 15:58:34 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #7 : 09 Августа 2020, 15:43:02 »

терморегуляторы, термостаты от «SPYHEAT»

Терморегуляторы для систем антиобледенения.
Системы антиобледенения обеспечивают защиту различных уличных построек и объектов от скопления наледи и снега в холодное время года. Автоматизация управления обеспечивает значительную экономию электроэнергии, удобство и регулярность обогрева труб, кровли, площадок, водостоков, стоянок и террас.
подробнее - здесь

Тероморегуляторы отопления
Электронные терморегуляторы (термостаты) серий NLC, ETL и SDF – предназначены для управления системами отопления и вентиляции в жилых и производственных помещениях, в том числе и кабельными системами обогрева. В зависимости от настроек, термостат включает теплый пол и при достижении необходимых значений, отключает его.
подробнее - здесь

« Последнее редактирование: 14 Января 2023, 14:29:30 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #8 : 10 Августа 2020, 17:46:11 »

термостаты от Ensto

Терморегуляторы Ensto - это залог энергоэффективности и комфорта. Точные и надежные терморегуляторы позволяют поддерживать комфортную температуру во всех помещениях, при этом снижая расходы на электроэнергию. Стильные и удобные в управлении терморегуляторы представлены в сериях Jussi и Impressivo.

подробнее - здесь

« Последнее редактирование: 22 Сентября 2020, 20:57:51 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #9 : 17 Августа 2020, 16:26:16 »

терморегуляторы от Eberle (Schneider Electric)

подробнее - здесь
каталог - здесь


каталог - здесь



« Последнее редактирование: 28 Сентября 2020, 12:38:06 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #10 : 30 Августа 2020, 17:59:25 »

терморегуляторы от Hager

подробнее - здесь

Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #11 : 14 Сентября 2020, 20:53:43 »

терморегуляторы от Zamel

системы отопления и обогрева - matec

подробнее - здесь

« Последнее редактирование: 15 Сентября 2020, 14:39:18 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #12 : 17 Сентября 2020, 18:02:04 »

терморегуляторы от Rexant

подробнее - здесь


« Последнее редактирование: 07 Мая 2022, 15:55:59 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #13 : 20 Сентября 2020, 18:39:50 »

терморегуляторы от IQWATT

Все терморегуляторы IQWATT выдерживают нагрузку 3600 Вт/~230В (16А) и рекомендованы для установки с любыми системами электрического обогрева (резистивные нагревательные кабели и маты, инфракрасные пленочные полы и пр.)

подробнее - здесь



« Последнее редактирование: 07 Мая 2022, 16:03:45 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #14 : 22 Сентября 2020, 21:52:57 »

терморегуляторы от Aura

Уникальной особенностью серии терморегуляторов AURA VTC является взаимозаменяемость управляющего модуля: силовая часть, смонтированная в коробке, одинаковая у всех терморегуляторов VTC. Чтобы заменить терморегулятор достаточно заменить внешнюю часть. Каждое терморегулирующее устройство выпускается в белом или кремовом цветовом исполнении. При этом все они выделяются современным дизайном, а их корпус выполнен из особого огнеупорного полимера.

подробнее - здесь


Терморегуляторы AURA LTC преднаначены для установки в стандартную монтажную коробку (подразетник) и представлены как простыми моделями с механическим управлением, так и терморегуляторами с возможностью программирования температурного режима на неделю. Серия терморегуляторов AURA LTC отличается демократичной ценой и высоким качством изготовления. В этой серии представлен двухзонный терморегулятор AURA LTC 440 с возможностью управления двумя теплыми полами одновременно.

подробнее - здесь


Сенсорные терморегуляторы AURA серии ORTO, RONDA представляют собой надежные устройства для управления электрическими системами обогрева. Они обладают высокими показателями экономии электроэнергии и могут применятся, как с изделиями компании AURA Tehnology, так и с продукцией сторонних производителей подобного типа. Модельный ряд этой серии включает в себя устройства с сенсорным модулем управления программируемого типа. Широкая цветовая палитра стеклянных рамок (25 цветов) позволит вам выбрать терморегулирующее устройство в нужном вам цветовом исполнении.

подробнее - здесь

« Последнее редактирование: 23 Сентября 2020, 09:06:22 от samsony1 » Записан

г
