Автор Тема: указатели напряжения - типы, изготовители  (Прочитано 15643 раз)
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« : 12 Августа 2020, 14:21:31 »

Указатель напряжения называются переносные устройства, которые предназначены для выявления отсутствия или наличия напряжения в сети или на токоведущих элементах электрических установок. Такую проверку производят перед подключением переносного заземления или включением заземляющих ножей, а также перед началом электромонтажных работ. В этих случаях не обязательно определять значение напряжения, требуется знать только его наличие или отсутствие.

От указателя напряжения зависит жизнь электромонтера, так как по его показаниям определяют наличие напряжения. Только убедившись, что на токоведущих частях устройства нет напряжения, можно приступать к работе по ремонту светильника, выключателя или розетки.

Разновидности

По напряжению:
 - До 1 кВ.
 - Свыше 1 кВ.

Указатели напряжения до 1 кВ делятся по числу полюсов:
 - Однополюсные.
 - Двухполюсные.

Универсальные указатели делятся по виду измеряемого тока:
 - Для переменного тока.
 - Для постоянного тока.

По виду индикатора:
 - Светодиодные.
 - Цифровые.

по исполнению
 - контактные
 - бесконтактные
« Последнее редактирование: 09 Декабря 2020, 13:26:20 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #1 : 12 Августа 2020, 14:25:19 »

ГОСТ 20493-2001 Указатели напряжения

Настоящий стандарт распространяется на указатели напряжения, применяемые в качестве основных электрозащитных средств в электроустановках постоянного и переменного тока напряжением до 1000 В и электроустановках переменного тока напряжением свыше 1000 В до 220 кВ включительно промышленной частоты климатического исполнения УХЛ категории 1.1 по ГОСТ 15150, работающие при непосредственном прикосновении к токоведущим частям электроустановок
(контактные).
Стандарт не распространяется на указатели напряжения, предназначенные для эксплуатации в среде, содержащей токопроводящую пыль и агрессивные газы повышенной концентрации, а также на указатели напряжения, предназначенные для работы под дождем и при грозе.

подробнее - здесь
« Последнее редактирование: 09 Декабря 2020, 13:28:49 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #2 : 12 Августа 2020, 14:34:06 »

отвертка-индикатор от ИЭК (IEK)

Преимущество отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным.

подробнее - здесь




« Последнее редактирование: 25 Июня 2022, 07:25:05 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #3 : 12 Августа 2020, 14:42:06 »

индикаторы от Testboy

Вся продукция производится в соответствии с новейшими требованиями рынка и существующими техническими нормами и законами.
Стратегия направлена на создание устройств с максимальным количеством функций в одном приборе.
В ассортименте есть бесконтактная отвертка-индикатор.

подробнее - здесь
каталог - здесь



« Последнее редактирование: 06 Ноября 2020, 17:20:33 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #4 : 14 Августа 2020, 10:34:54 »

УВНК-10Б Указатель высокого напряжения комбинированный от «Веда-энерго»

6-10 кВ. Вес 0,6 кг. Штанга. Виды индикации: световая импульсная, прерывисто-звуковая и тактильная (вибрация корпуса).


« Последнее редактирование: 17 Декабря 2022, 12:45:56 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #5 : 14 Августа 2020, 10:37:31 »

УВНИ - 6-10 Указатель высокого напряжения от «Веда-энерго»

Указатель высокого напряжения 6-10 кВ. Штанга.



« Последнее редактирование: 17 Декабря 2022, 12:45:45 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #6 : 20 Августа 2020, 09:15:26 »

Указатели и индикаторы напряжения от «Экопром», г.Ставрополь

«Экопром» — предприятие электротехнической промышленности России по производству низковольтной и высоковольтной продукции
Предприятие образованно в 1990 году. На протяжение 29 лет ведёт стабильную производственную деятельность и планомерную тенденцию к увеличению объёма выпускаемой продукции, продукция предприятия поставляется по всей территории РФ и в страны Таможенного союза.

изготовитель не захотел бесплатной рекламы и продвижения товара и удалил фото своей продукции
причину см. - здесь

« Последнее редактирование: 25 Июня 2022, 07:30:37 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #7 : 20 Августа 2020, 11:42:53 »

Тестеры и пробники напряжения от ЗУБРа

Многофункциональные тестеры напряжения  незаменим при проведении ремонтных и электромонтажных работ. С их помощью можно решать сразу несколько задач: найти, разрыв цепи или утечку тока, найти проводник "Фаза". Определить полярность источника постоянного тока, и многое другое.

подробнее - здесь

« Последнее редактирование: 20 Августа 2020, 11:45:21 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #8 : 20 Августа 2020, 18:37:09 »

бесконтактные тестеры от Fluke

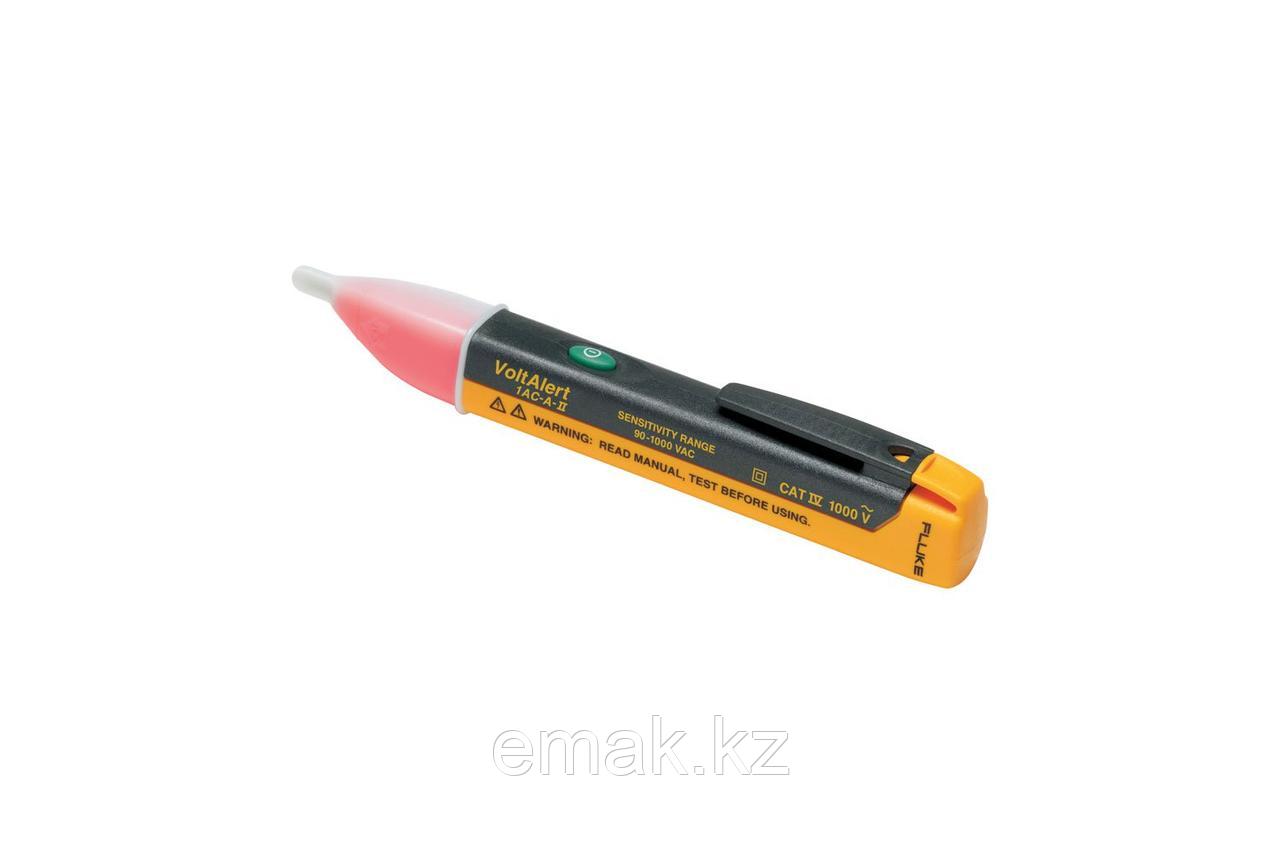

Fluke 1AC II VoltAlert - здесь

Технология Voltbeat™ и постоянная самодиагностика обеспечивает уверенность в работоспособности устройства.
При обнаружении напряжения загорается индикатор и издается звуковой сигнал


Fluke 2AC VoltAlert - здесь

Определяет установившееся электростатическое поле, вызванное переменным напряжением, через изоляцию без необходимости контакта с оголенным проводником.
При наличии напряжения индикатор наконечника загорается красным.
Питание: две батареи AAA (в комплекте).
Кнопка "Проверка заряда батареи" позволяет убедиться, что батарея исправна и готова к работе.

обзор моделей -здесь

Приборы Fluke обеспечивают ведение бизнеса и бесперебойное производство по всему миру в самых различных отраслях: от промышленных электронных установок до прецизионных измерений и контроля качества. Типичными клиентами и пользователями продукции нашей компании являются техники, инженеры, метрологи, производители медицинского оборудования и специалисты по компьютерным сетям — т.е. люди, чья профессиональная репутация зависит от используемого оборудования, и которые используют приборы для увеличения собственных возможностей и знаний.
Компания Fluke занимает первое или второе место на всех сегментах рынка, на которых она присутствует. Продукция торговой марки Fluke имеет репутацию компактного, надежного, безопасного, простого в эксплуатации и высококачественного оборудования.
« Последнее редактирование: 17 Декабря 2022, 12:49:18 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #9 : 08 Сентября 2020, 17:46:20 »

Карманный цифровой мультиметр Mastech MS8211 c бесконтактным пробником переменного напряжения выполнен в виде авторучки.
Он полностью соответствует международному стандарту IEC1010-1 Standart CAT II 600V.
Выбор диапазонов измерения производится автоматически и в ручную.
С помощью мультиметра MS8111 можно производить измерения величин  постоянного и переменного напряжения и сопротивления.
В приборе применена  защита от перегрузки с помощью самовосстанавливающегося предохранителя.
С помощью цифрового мультиметра MS8211 также можно проверять полупроводниковые диоды, прозванивать электрические цепи, а так же бесконтактным способом определять наличие переменного напряжения.
Полученные результаты можно зафиксировать с помощью функции DATA HOLD.
Питание мультиметра осуществляется от двух батарей 1,5В типа АА.



« Последнее редактирование: 25 Июня 2022, 07:28:48 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #10 : 17 Сентября 2020, 19:00:48 »

отвертка-индикатор от ЭКФ (EKF)

Отвертка индикаторная EKF PROxima – распространенное устройство для безопасного определения контактным и бесконтактным способом наличия электрического тока в электрических сетях с напряжением 220 В, а также прозвонки целостности электрических цепей (электрических лампочек, предохранителей, проводов, вилок и т. д.). Принцип действия индикатора очень прост. Для проверки наличия напряжения в сети необходимо коснуться жалом отвертки-индикатора оголенного проводника, при наличии в сети электрического тока светодиод сработает.

подробнее - здесь

Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #11 : 22 Сентября 2020, 18:04:21 »

указатели напряжения от ТЕХЭНЕРГО

ТЕХЭНЕРГО - электротехническая компания с почти 30-летним успешным опытом производства и поставок оборудования на электротехнический рынок России.

Указатели высокого напряжения переносные типа УВН-6-10 С предназначены для проверки наличия или отсутствия напряжения в электроустановках переменного и постоянного тока с номинальным напряжением от 6 до 10 кВ. Имеют световую индикацию ХАРАКТЕРИСТИКА Диапазон рабочего напряжения, кВ от 6 до 10 Напряжение индикации, кВ, не более 1,5 Число звеньев, шт. 2 Длина рукоятки, мм 120 Длина изолирующей части, мм, не менее 310 Общая длина, мм 740 Условия эксплуатации: температура, С от -45 до +45 влажность, при 25 С % до 80 Габаритные размеры, мм 740х50х50 Масса, кг 0,37

подробнее - здесь



Указатели высокого напряжения переносные типа УВН-6-10 С ТФ предназначены для проверки наличия или отсутствия напряжения в электроустановках переменного и постоянного тока с номинальным напряжением от 6 до 10 кВ. Имеют световую индикацию ХАРАКТЕРИСТИКА Диапазон рабочего напряжения, кВ от 6 до 10 Напряжение индикации, кВ, не более 1,5 Число звеньев, шт. 2 Длина рукоятки, мм 120 Длина изолирующей части, мм, не менее 310 Общая длина, мм 740 Условия эксплуатации: температура, С от -45 до +45 влажность, при 25 С % до 80 Габаритные размеры, мм 740х50х50 Масса, кг 0,37

подробнее - здесь


Указатель высокого напряжения УВН-6-10 СИ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6 – 10 кВ.

подробнее - здесь


Указатель высокого напряжения УВН-80-3М-ТФ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10 кВ частотой 50 Гц.
Принцип действия указателя напряжения основан на преобразовании электрических сигналов в световые.
Рабочую часть указателя можно использовать как индикатор напряжения от 100-1000 В, а таже для проверки наличия наведенного напряжения на ВЛ.
В режиме индикации позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации- 10 лет.

подробнее - здесь


Указатель высокого напряжения контактного типа УВН-90М-6-35 СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-6-35СЗИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей, а также определить опасное напряжение на деревянных опорах без применения заземляющего тросика.

подробнее - здесь


Указатель высокого напряжения контактного типа УВН 6-35 СЗ-Ш предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока напряжением от 6 до 35 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +45°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Для определения наличия или отсутствия напряжения на ВЛ с поверхности земли, без подъема на опору ВЛ, указатель укомплектован удлинительной 4-х звеньевой сборной изолирующей штангой марки ШО-10-4-6,6 ЭНЗА.
Указатель УВН 6-35 СЗ-Ш относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей, а также определить опасное напряжение на деревянных опорах без применения заземляющего тросика.
Принцип действия указателя основан на преобразовании электрических сигналов в светозвуковые.
Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель обладает возможностью самопроверки работоспособности. Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей (Мotoго1а. SANYО, Раnasoniс), а также литиевым источником питания марки СR-123A Раnasoniс, напряжением 3В емкостью 870 мА/ч. Низкая величина рабочего тою -5,5мА в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет. Рабочая часть указателя выполнена из ПВХ, обеспечивающий нормальное функционирование элементов электроники в течении всего срока эксплуатации.

подробнее - здесь

« Последнее редактирование: 22 Сентября 2020, 18:56:57 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #12 : 22 Сентября 2020, 18:57:30 »

указатели напряжения от ТЕХЭНЕРГО
Подробнее - Здесь

Указатель "КОНТАКТ" является удобным и универсальным прибором, заслужившим доверие и признание своей безупречной работой. Абсолютно надежный вариант среди указателей низкого напряжения на все случаи жизни. Подходит и любителям, и профессионалам.

подробнее - здесь


Указатель напряжения ПИН 50-1000В ВЛ (аналог ПИН 90М-ВЛ (с крючками) 2 -полюсной предназначен для определения наличия или отсутствия напряжения, как на воздушных линиях, так и в электроустановках переменного тока промышленной частоты 50 Гц напряжением от 50 до 1000В.

подробнее - здесь


ПИН 90-2М Индикаторы напряжения предназначены для проверки наличия или отсутствия напряжения между неизолированными токоведущими частями, а также между ними и :
заземленными частями в электроустановках переменного и постоянного тока при номинальном напряжении от 50 до 1000 В.

подробнее - здесь


Указатель напряжения цифровой УН – 1Ц-12-999В двухполюсный светозвуковой цифровой индикацией напряжения предназначен для проверки наличия или отсутствия напряжения в электроустановках переменного тока частотой 50 Гц и постоянного тока напряжением 12 - 999 В, а также для проверки целостности электрических цепей сопротивлением не более 50кОм, в условиях эксплуатации У1 по ГОСТ 15150 (при температуре от +40°С до -45°С и относительной влажности 98% при 25°С).
Отсутствие светозвукового сигнала и цифровой индикации свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
Указатель типа УН – 1Ц позволяет определить полярность постоянного тока, на что указывает свечение светодиода, отмеченного знаками « ± », а также «фазу» переменного тока (в однополюсном режиме), в этом случае загорается светодиод, расположенный под надписью «фаза».

Перед началом работы необходимо визуально убедиться в исправности указателя.
Включение указателя осуществляется нажатием и отпусканием кнопки, при этом сначала на табло появляется цифра «0», а затем мигающая точка.
Проверить исправность указателя на электроустановке, заведомо находящейся под напряжением.

подробнее - здесь


Указатель напряжения УНН 40-660В 2-полюсный предназначен для определения наличия напряжения до 660 В
в электроустановках постоянного и переменного тока. Работает при непосредственном прикосновении
к токоведущим частям (контактный).
Условия эксплуатации УНН:
температура окружающего воздуха от - 45 до + 40 град. С;
относительная влажность воздуха до 80 % при температуре 25 град. С.

Технические характеристики указатель низкого напряжения УНН
Диапазон определения напряжения - от 40 до 660 В.

подробнее - здесь
][url][url]][url]][url][url][/url][/url]
« Последнее редактирование: 10 Июня 2023, 09:44:13 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #13 : 05 Ноября 2020, 17:56:52 »

индикаторы от Weidmueller

Двухполюсные индикаторы напряжения Combi-Check, Combi-Check Pro, Digi-Check и Digi-Check Pro оснащены дисплеем и новой звуковой функцией (зуммером) для проверки напряжения и целостности цепи; модели Multi-Check и Master-Check оснащены дисплеем. Индикаторы напряжения (класс защиты IP65) могут похвастаться большим набором функций, таких как проверка отсутствия напряжения, проведение измерений напряжения в широком диапазоне в соответствии с требованиями новейших стандартов, определение последовательности подключения фаз при подключение нагрузки.

подробнее - здесь

« Последнее редактирование: 16 Июля 2021, 08:29:37 от samsony1 » Записан

г
samsony1
Главный модератор
****

Карма: 2500
Сообщений: 7483

гл.инженер проектов(ГИП),гл.инженер монтажной орг.


« Ответ #14 : 07 Ноября 2020, 10:42:30 »

бесконтактные индикаторы от Testo

Testo, головной офис которой расположен в Ленцкирхе, Шварцвальд, является мировым лидером в сфере портативных и стационарных измерительных технологий. 3200 сотрудников 32 дочерних компаний по всему миру занимаются разработкой, производством и продажей высокотехнологичных продуктов компании.

подробнее - здесь

Записан
